支持方向の定義

オプション

追加/変更 : 任意の節点に支持方向の定義を新規または変更入力する場合に指定

削除 : 任意の節点に既に入力されている支持方向の定義を解除する場合に指定

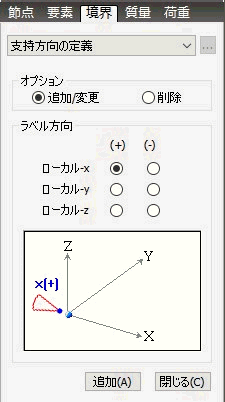

ラベル方向

支持条件の記号が表示される方向を定義します。

たとえば以下のようなモデルでは下端面の支持条件を ローカル z（+）、

左側面の支持条件を ローカル x（+）を定義すると次のように画面上に表示されます。

Note

「表示＞ディスプレイ」メニューから境界条件 タブの項目の中から支持方向にチェック オンする場合、支持条件の方向を画面上に表示することができます。
