免震用履歴型ダンパー（MSS）

免震用履歴型ダンパー(MSS)の属性を入力、修正、削除します。

リボンメニュー　：　境界条件 > バネ/リンク > 免震制震装置特性 > 免震用履歴型ダンパー（MSS）

ツリーメニュー　：　作業 > 境界条件 > 免震制震装置特性 > 免震用履歴型ダンパー（MSS）

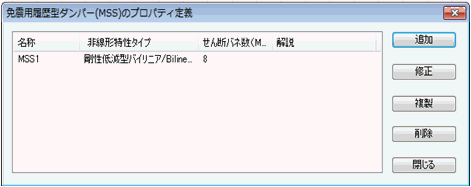

免震用履歴型ダンパー(MSS)のプロパティ定義ダイアログボックス

・免震用履歴型ダンパー(MSS)属性を新規で入力または追加する場合、追加をクリックします。

・すでに入力された免震用履歴型ダンパー(MSS)属性を修正する場合、属性リスト表で任意の属性を選択して、

   修正をクリックした後、入力欄を修正します。

・すでに入力された免震用履歴型ダンパー(MSS)属性を削除する場合、属性リスト表で任意の属性を選択して、

   削除をクリックします。

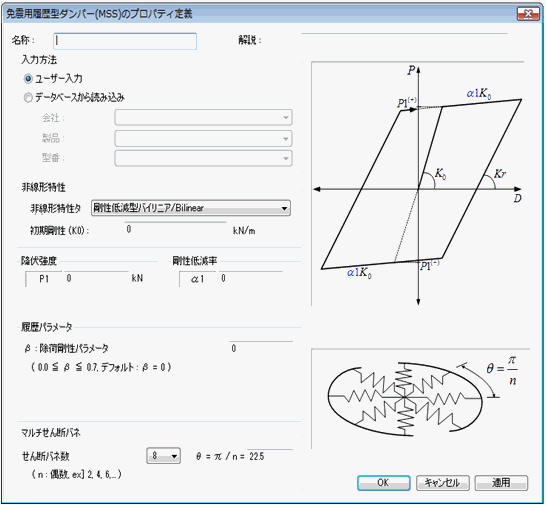

免震用履歴型ダンパー(MSS)のプロパティの追加/変形ダイアログボックス

名称

免震用履歴型ダンパー(MSS)の名称を入力します。

入力方法

免震用履歴型ダンパー(MSS)の入力方法を選択します。入力方法はユーザー入力とデータベースから読み込みに区分されます。

ユーザー入力：

[非線形特性][降伏強度][剛性低減率][履歴パラメータ]など、ユーザーが直接設定を行います。

データベースから読み込み：

(Ver855R1では、免震用履歴型ダンパー(MSS)のデフォルトデータベースは入っておりません。ユーザーデーターをご利用ください。)

[非線形特性][降伏強度][剛性低減率][履歴パラメータ]など、弊社製品共通のデータベースを参照することができます。

[会社]、[製品]、[型番]を入力します。

会社・製品・型番  : 会社・製品・型番を入力します。

非線形特性

非線形特性タイプ

非線形特性タイプを、 ｢剛性低減型バイリニア｣、｢ノーマルトリリニア型/Trilinear｣から選択します。

剛性低減型バイリニア/Bilinear　　　　ノーマルトリリニア型/Trilinear

初期剛性(K0)

初期剛性を、ユーザーが直接設定を行います。

履歴パラメータ

除荷剛性パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。

マルチせん断バネ

せん断バネ数は、ダイアログ右下図の挿図を参考にして入力・確認できます。

せん断バネ数は、ドロップダウンリストを利用し偶数で入力します。
