節点質量テーブル
任意の節点における集中質量データ(Lumped Translation Mass/Rotational Mass Moment of Inertia)をスプレッド・シート形式で入力または修正します。
テーブル ツールには、多様な各種機能が内蔵されています。詳しい使用方法は次の項目を参照して下さい。
リボンメニュー ： モデル > テーブル > 境界条件/質量 > 節点質量テーブル
ツリーメニュー ： テーブルタブ > モデルテーブル > 質量 > 節点質量テーブル
ショートカットキー ： [Ctrl]+[Alt]+U
("節点質量" 参照)

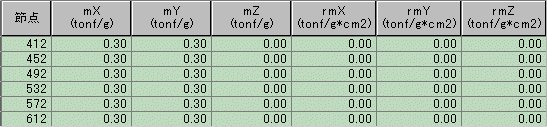

テーブルツールの使用方法を参照して、次のデータを入力または修正します。
節点 : 節点番号
mX : 節点質量の全体座標系X軸方向の並進成分
mY : 節点質量の全体座標系Y軸方向の並進成分
mZ : 節点質量の全体座標系Z軸方向の並進成分
rmX : 集中質量の全体座標系X軸に対する回転成分（回転慣性モーメント ） (Rotational Mass Moment of Inertia)
rmY : 集中質量の全体座標系Y軸に対する回転成分（回転慣性モーメント ） (Rotational Mass Moment of Inertia)
rmZ : 集中質量の全体座標系Z軸に対する回転成分（回転慣性モーメント ） (Rotational Mass Moment of Inertia)
