壁IDの自動生成

１つの層に入力されている壁要素の壁要素組合わせ番号(Wall ID)を自動で振り直します。要素押し出し機能で、線要素を壁要素に

拡張変換すると、同じ壁IDになってしまいますが、これを自動的に修正することができます。

リボンメニュー　：　モデル > 建物 & 層 > 壁IDの自動生成

ツリーメニュー　：　メニュー タブ > モデリング > 建物 & 層 > 壁IDの自動生成

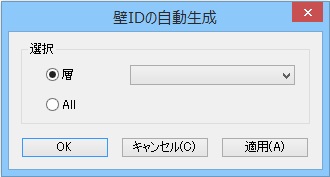

壁IDの自動生成ダイアログボックス

選択

建物 & 層

壁要素の壁要素組合わせ番号(壁ID)を自動的に振り直しさせる層を選択します。

All

すべての層を選択します。

Note

壁要素組合わせ番号を振り直しさせる機能は、１つの層を対象にして行われるので、最下層の壁要素をモデリングして、

壁要素組合わせ番号を振り直した後、これを上部層にコピーすると便利です。
