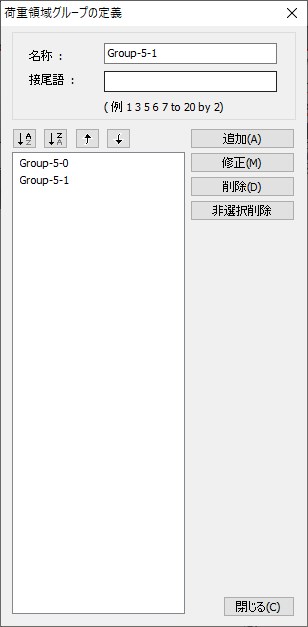

荷重領域グループの定義

名称

新規に生成、修正または削除する荷重グループ名を入力します。

接尾語

荷重グループを生成する時、「名称＋数字」といったグループ名に限って

複数を同時に生成することができます。

名称に付加する任意の数字をここで入力します。

主に、建物の施工段階別解析で、施工段階別にモデルの荷重を入力する

ための荷重グループの生成に利用します。

: 並べ替え-昇順

: 並べ替え-降順

: 1段階上へ

: 1段階下へ

  : 入力された名前の荷重領域グループを生成します。

接尾語を適用した場合、定義した数字の数の荷重

領域グループが同時に生成されます。

 : リストから指定したグループの名前を修正します。

 : リストから指定したグループを削除します。

 : リストで選択されているグループ以外の、残りのグルー

プをすべて削除します。リストでは、キーボードの[Ctrl]

キーを利用して、様々なグループを同時に指定する

ことができます。

 : 荷重領域グループ定義 ダイアログボックスを閉じます。

Note 1
生成された荷重グループに、希望する荷重が入力されている節点と

要素を割り当てる時には、ツリーメニューのグループタブを利用します。

まず、選択機能を利用して、グループで割り当てる荷重が入力されて

いる節点と要素を選択します。次に、指定するグループ名をマウスで

クリックしたままモデルウィンドウまでドラッグ＆ドロップします。

Note 2
１つの単位荷重ケース(Load Case)に荷重グループを利用して、

重複入力された荷重データは、解析時、累積して適用されます。
