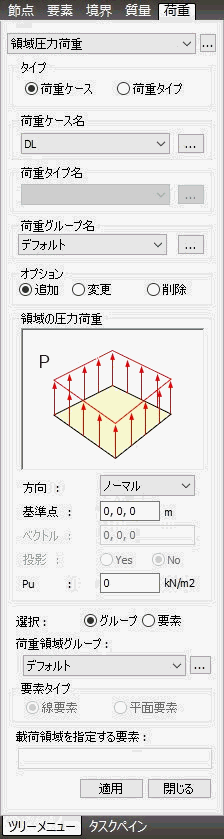

領域圧力荷重

タイプ

　荷重ケース : 荷重ケースを選択して直接圧力荷重を入力する場合に選択します。

　荷重タイプ : [圧力荷重タイプ定義]で定義した圧力荷重を適用する場合に選択

荷重ケース名

適用する荷重ケースを選択します。

荷重タイプ名

[圧力荷重タイプ定義]で定義された荷重タイプを選択します。

荷重グループ名

適用する荷重グループを選択します。

オプション

　追加 : 圧力荷重を新規または追加入力する場合、指定します。

　変更 : すでに入力されている圧力荷重を代替入力する場合の指定

　削除 : すでに入力されている圧力荷重を削除する場合の指定。

方向

　ノーマル : 荷重面に垂直な方向に載荷します。

　グローバルX : 全座標系X軸方向に載荷します。

　グローバルY : 全座標系Y軸方向に載荷します。

　グローバルZ : 全座標系Z軸方向に載荷します。

　ベクトル : 任意の方向のベクトルを定義して、圧力荷重を載荷します。

基準点

[方向]にノーマルを選択したときに活性化され、構造物の内部に位置する節点を選択します。基準点を構造物の内部として認識し、構造物の外部から 内部方向に荷重が載荷されます。

投影

[方向]に全体座標系を選択した時に圧力荷重を投影面積に対して適用するかどうかを指定します。

　はい : 圧力荷重を荷重作用方向の投影面積で載荷します。

　いいえ : 圧力荷重を荷重載荷面積に対して載荷します。

Pu

圧力荷重の値を入力します。

選択

圧力荷重が載荷される領域を選択します。

選択された領域の面積を計算して領域を構成する節点に集中荷重として入力します。

　グループ : [荷重領域グループの定義]で定義した領域に荷重を入力します。

　　　　　　　荷重領域グループで選択された隣接部材の角度が3度を超えると、

　　　　　　　領域を見つけることができないので注意が必要です。。

　要素　 : 画面で選択した梁要素で囲まれた領域に荷重を入力します。

　Note1

　選択した線要素を閉じた領域として選択する必要があります。内側に閉じた領域がある場合、すべての内側の線要素が含まれている場合にのみ、領域内の節点に荷重が入力されます。

　Note2

　サイロなどの表面要素のみで構成される構造物に荷重を入力する場合、メッシュを構成するすべての節点間にダミー梁を設置した場合にのみ、すべての節点に荷重を入力できます。

荷重領域グループ

[モデル > グループ > 荷重領域グループの定義]で登録された領域を選択します。

要素タイプ

荷重を生成する要素のタイプを指定します。

　線要素　 ： 梁要素の節点に荷重を載荷します。

　平面要素 ： 板要素に荷重を載荷します。

載荷領域を指定する要素

領域圧力荷重を適用する要素を選択します。
