土質特性

静的土圧荷重を計算するための土質特性を設定します。

リボンメニュー　：　荷重 > 静的荷重 > 仕上げ/圧力 > 土圧荷重 > 土質特性

ツリーメニュー　：　メニュータブ > 静的荷重 > 土圧荷重 > 土質特性

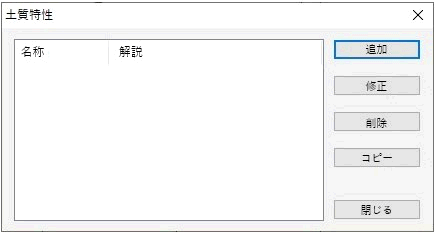

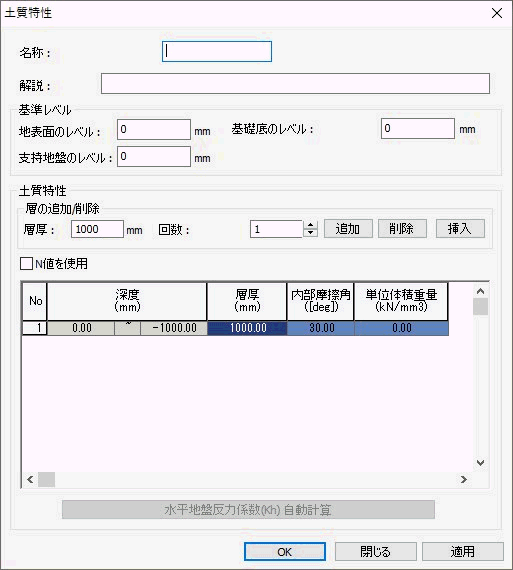

土質特性ダイアログボックス

土質特性名称を定義します。

地表面、基礎底、支持地盤のレベルを全体座標系のZ軸座標で定義します。

土質特性のパラメータを設定します。

層厚 : 地層の厚さ

回数 : 同じ層厚の地層が繰り返される場合に、複数層を一度にコピーして入力する場合に使用します。

N値を使用 : 内部摩擦角の代わりにN値を使用します。N値を入力すると摩擦角は次の式により適用されます。

　　　　　　　　φ＝√12N＋15　(Dunham式)

深度 : 層厚を考慮した地表面からの地層のレベルが表示されます。

内部摩擦角 : 土質の内部摩擦角 (度)

単位体積重量 : 土質の単位体積重量
