床荷重テーブル
任意平面の閉じた平面区間で、梁要素または壁要素上端に入力する床荷重をスプレッドシート形式のテーブルで入力または修正します。
テーブルツールは、強力で多様な各種機能を内蔵しています。使用方法の詳細は、次の項目を参照して下さい。
リボンメニュー ： モデル > テーブル > 静的荷重 > 床荷重
ツリーメニュー ： テーブルタブ > モデルテーブル > 静的荷重 > 床荷重
ショートカットキー ： [Ctrl]+[Shift]+O
(床荷重タイプの設定, 床荷重の指定参照)
テーブルツールの使用方法を参照し、以下のデータを入力または修正します。
No : 床荷重番号
荷重タイプ : 床荷重タイプの設定で定義された床荷重タイプ名
分布形式 : 荷重の流れる方向(１方向、２方向分布)
荷重載荷角度 : 載荷領域の指定に使用した1番目の節点から2番目の節点に向かう直線と荷重の載荷方向とが成す角度
小梁の数 : モデルかされていない小梁の数
小梁の配置角度 : 載荷領域の指定に使用した1番目の節点から2番目の節点に向かう直線とモデルかされていない小梁が成す角度
長さ当たり小梁の自重 : モデルかされていない小梁の単位長さ当たりの自重
荷重方向 : 床荷重の作用方向(床板座標系及び全体座標系)
投影 : 床荷重を垂直投影面の領域に載荷するか実面積に載荷するかを選択します。
載荷領域の指定する節点 : 床荷重の載荷領域の指定する節点番号
解説 : 簡単な説明を入力します。
載荷領域内部要素含まない : 載荷領域内にある要素を含まない
ポリゴンタイプ分割小区間許容
グループ :入力した床荷重が含まれる荷重グループ

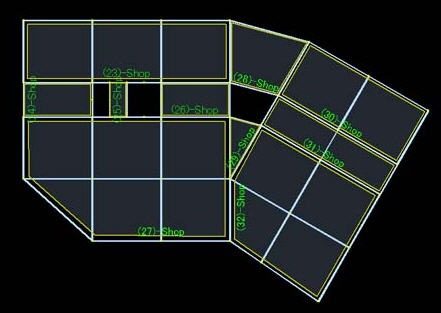

作業領域に床荷重番号出力
