圧力荷重テーブル
板要素、平面応力要素、平面ひずみ要素、軸対称要素、ソリッド要素の面または辺上に圧力荷重(Pressure Loads)をスプレッドシート形式のテーブルで入力または修正します。
テーブルツールは、強力で多様な各種機能を内蔵しています。使用方法の詳細は、次の項目を参照して下さい。
リボンメニュー ： モデル > テーブル > 静的荷重 > 圧力荷重
ツリーメニュー ： テーブルタブ > モデルテーブル > 静的荷重 > 圧力荷重
("圧力荷重" を参照)

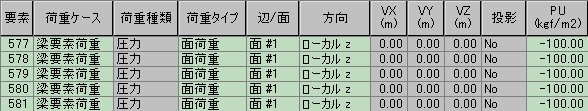

テーブルツールの使用方法を参照し、以下のデータを入力または修正します。
要素 : 圧力荷重を入力した要素番号
荷重ケース : 圧力荷重を入力した荷重ケースを選択
荷重種類 : 圧力荷重の種類(自動入力)
荷重タイプ : 入力荷重のタイプ（面/辺荷重）
辺/面 : 圧力荷重が作用する面や辺の番号
方向 : 圧力荷重の作用方向
VX : ソリッド要素に対して圧力荷重の作用方向をベクトルで入力する場合、基準点からの全体座標系X方向距離
VY : ソリッド要素に対して圧力荷重の作用方向をベクトルで入力する場合、基準点からの全体座標系Y方向距離
VZ : ソリッド要素に対して圧力荷重の作用方向をベクトルで入力する場合、基準点からの全体座標系Z方向距離
投影 : 圧力荷重を垂直投影面の領域に載荷するか実面積に対して載荷するかの選択
PU : 等分布の圧力荷重の値

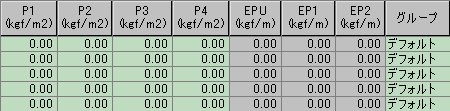

P1 ～ P4 : 等偏分布の圧力荷重を入力する場合、N1~N4節点での圧力荷重の値
EPU : 辺荷重の場合の等分布荷重の値
EP1、EP2 : 辺荷重の場合の等偏分布荷重の値
グループ : 入力した荷重が含まれる荷重グループ
