強制変位テーブル
任意の節点に対する強制変位(Specified Displacements of Supports)をスプレッドシート形式のテーブルで入力または修正します。
テーブルツールは、強力で多様な各種機能を内蔵しています。使用方法の詳細は、次の項目を参照して下さい。
リボンメニュー ： モデル > テーブル > 静的荷重 > 強制変位
ツリーメニュー ： テーブルタブ > モデルテーブル > 静的荷重 > 強制変位
("強制変位" を参照)

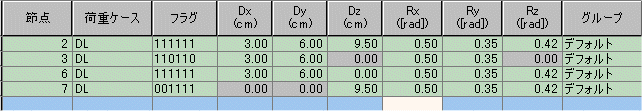

テーブルツールの使用方法を参照し、以下のデータを入力または修正します。
節点 : 節点番号
荷重ケース : 荷重ケース
フラグ : 節点座標系(全体座標系)を基準に、強制変位を与える自由度の成分を選択します。
Dx : 節点座標系(全体座標系)のx軸方向の強制変位
Dy : 節点座標系(全体座標系)のy軸方向の強制変位
Dz : 節点座標系(全体座標系)のz軸方向の強制変位
Rx : 節点座標系(全体座標系)のx軸方向に対する強制回転変位
Ry : 節点座標系(全体座標系)のy軸方向に対する強制回転変位
Rz : 節点座標系(全体座標系)のz軸方向に対する強制回転変位
グループ :入力した荷重が含まれる荷重グループ名
