水和熱解析制御

水和熱解析に必要な解析条件を指定します。

水和熱解析を行うための手順は、次の通りです。

性部材材料を入力し、モデル>材料 & 断面>時間依存性材料で連結で、一般部材の材料と時間依存性部材の材料を連結します。

2. 荷重>水和熱解析データで、水和熱解析に必要なデータを入力します。

3. 解析>水和熱解析制御で、時間離散係数、初期温度、応力評価位置、クリープと乾燥収縮の考慮可否を入力します。

4. 解析>解析実行メニューや　　解析実行をクリックし、解析を行います。

5. 解析が完了したら、解析結果を等高線図、グラフ、アニメーションなどで確認します。

リボンメニュー　：　解析 > 解析制御 > 水和熱解析制御

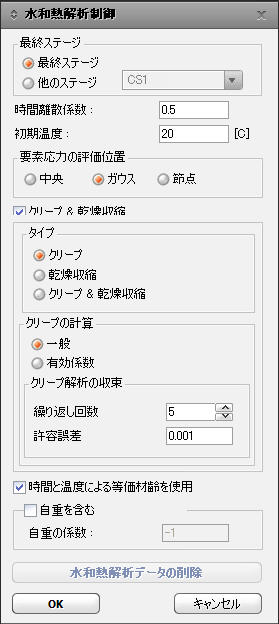

水和熱解析制御ダイアログボックス

最終施工ステージ

施工段階別水和熱解析の時、構造物の最終段階(Final Stage)で考慮する施工段階を選択します。

最終ステージ
定義されている施工ステージのうち、最後の施工ステージを最終施工ステージとして適用します。

他のステージ
定義されている施工ステージのうち、最終施工ステージとして適用する施工ステージを選択します。

時間離散係数

熱伝達解析で使われる時間離散係数(Temporal discretization Factor、)を入力します。

= 0 : 正差分（Forward difference）

= 1/2 : クランク-ニコルソン（Crank-Nicolson）法

= 2/3 : ガラーキン（Galerkin）法

= 1 : 後差分（Backward difference）

初期温度

熱伝達解析に使われる初期温度を入力します。

要素応力の評価位置

ソリッド要素の応力を出力する位置を選択します。

中央 : ソリッド要素の中心点での応力を、要素全体の応力に使用

ガウス : ガウス積分点の応力を節点応力に使用

節点 : ガウス積分点の応力を節点応力を補間して使用

クリープ & 乾燥収縮

クリープと乾燥収縮の影響を反映します。

タイプ
クリープと乾燥収縮の中から、考慮する項目を選択します。

クリープの計算
クリープ計算方法を、規準による方法(General)と有効弾性係数法(Effective Modulus)の中から選択します。

General法は、時間依存性材料(Creep/Shrinkage)の定義時に選択した規準によるクリープ、乾燥収縮が考慮されます。

有効弾性係数法は弾性係数を修正してクリープを考慮する近似法です。

一般
規準による方法(General)を選択すると時間依存性材料(クリープ/乾燥収縮)で定義した規準に従うクリープ/乾燥収縮が

反映されます。

有効係数
弾性係数を修正してクループが考慮できる方法で、コンクリート標準示方書(1996)で示す計算方法です。

0（日）～ｎ1（日）の弾性係数に低減係数phi1を適用し、n2（日）後には低減係数phi2を適用します。

ｎ1～ｎ2の間の低減係数は補間して使用します。

クリープ解析の収束
クリープを考慮した解析を行う場合、繰り返し解析の収束条件を入力します。

繰り返し回数 : 最大繰り返し解析の回数
許容誤差 : 収束誤差

自重を含む

自重を考慮する場合にチェックします。重力方向に作用する自重として「-1」を入力します。

: 水和熱解析条件を削除します。この場合、水和熱解析を遂行しません。
