汎用リンク要素結果テーブル

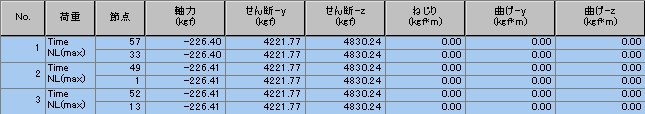

解析結果発生した非線形連結要素の内力と応力をスプレッド・シート形式のテーブルで確認します。

テーブルツールは、各種の便利な機能を数多く内蔵していますので、詳しい使用方法ついては次の項目を参照して下さい。

リボンメニュー　：　結果 > テーブル > 断面力/変位/モード > 境界非線形要素

ツリーメニュー　：　テーブルタブ > 結果テーブル > 境界非線形要素

アクティブダイアログで確認を願う荷重条件または荷重組合わせ条件を選択します。

テーブルツールの使用方法を参照して次のデータを確認します。

No. : 非線形連結要素の番号

荷重 : 単位荷重条件

軸力 : 軸力

せん断 - y : 要素座標係y軸方向せん断力

せん断 - z : 要素座標係z軸方向せん断力

ねじり : 要素座標係x軸に対するねじりモーメント

曲げ - y : 要素座標係y軸に対する曲げモーメント

曲げ - z : 要素座標係z軸に対する曲げモーメント
