変位
水和熱解析の各解析段階で発生する変形状態を、等高線図 (Displacement Contour)で確認します。
リボンメニュー ： 結果 > 結果 > 水和熱解析 > 変位
ツリーメニュー ： メニュー タブ > 結果 > 水和熱解析 > 変位

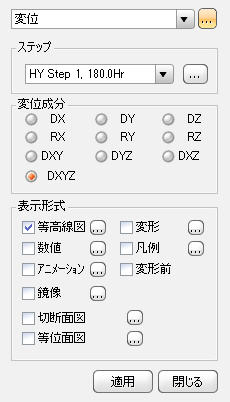

ステップ
希望する水和熱の解析段階を選択します。
|
希望する変位成分を、次から選択します。 DX : 全体座標系 X軸方向の変位成分 DY : 全体座標系Y軸方向の変位成分 DZ : 全体座標系Z軸方向の変位成分 RX : 全体座標系X軸方向に対する回転変位成分 RY : 全体座標系Y軸方向に対する回転変位成分 RZ : 全体座標系Z軸方向に対する回転変位成分 DXY : DYZ : DXZ : DXYZ :
|
