グラフ

定義された節点

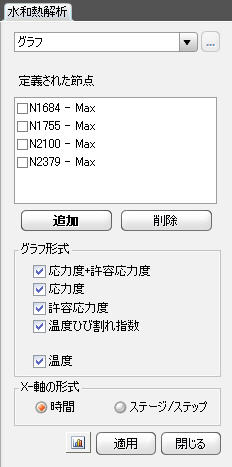

水和熱解析結果の時刻歴曲線を出力させたい節点と応力の方向成分を入力します。

グラフ形式

選択した節点に対して時刻歴曲線の種類を選択します。

応力度+許容応力度 : 発生応力と許容応力の時刻歴曲線

応力度 : 発生応力に対する時刻歴曲線

許容応力度 : 許容応力に対する時刻歴曲線

ひび割れ比 : 許容応力に対する発生応力の比(ひび割れ係数)の時刻歴曲線

温度 : 各節点の温度に対する時刻歴曲線

をクリックした場合

新規に節点を追加したいときに使用されます。

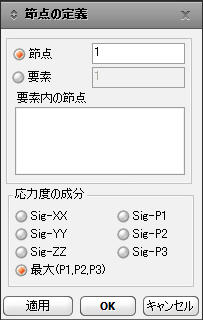

節点番号と応力成分を選択します。

Sig-XX : 全体座標系 X 方向の応力成分

Sig-YY : 全体座標系Y方向の応力成分

Sig-ZZ : 全体座標系Z方向の応力成分

Max(X,Y,Z) : 全体座標系X,Y,Z 方向の応力成分の中で最大値

X-軸の形式

時間 : 時間刻み

ステージ/ステップ : 施工ステージまたはステップ刻み
