変位寄与度

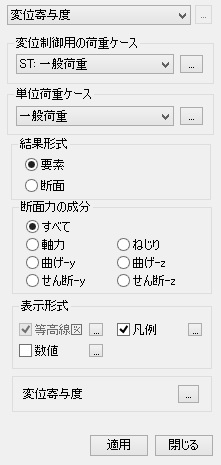

入力ダイアログ

変位制御用の荷重ケース

水平荷重ケースを選択します。荷重ケースを新規に入力、修正または追加する場合には右側の ボタンをクリックします。(静的荷重ケース参照)

単位荷重ケース

単位荷重条件を選択します。 荷重ケースを新規に入力、修正または追加する場合には右側の ボタンをクリックします。(静的荷重ケース参照)

結果形式

要素 : 要素(Element)別に変位寄与度を表示

Note
要素別の変位寄与度は次のように算定します。

 ここで、: 要素の変位寄与度、: 要素の各成分別の変位 、: 要素の重量(weight)

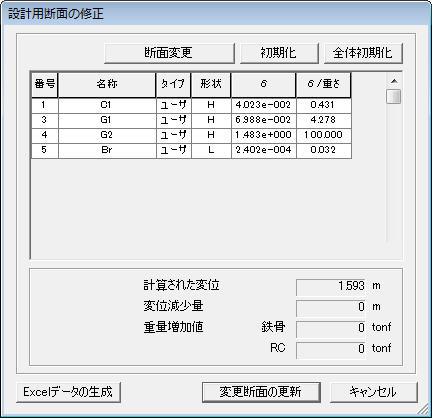

断面 : 断面別に変位寄与度を表示

Note

断面別の変位寄与度は次のように算定します。

ここで、 :  断面の変位寄与度、m : 同一断面の要素数

断面力の成分

要素及び断面に対する成分別の変位寄与度を次から選択します。

すべて : 成分別の変位寄与度の和

軸力 : 要素座標系X軸方向の軸力成分

ねじり  : 要素座標系x軸に対するねじりモーメントの変位寄与度

曲げ-y : 要素座標系y軸に対する曲げモーメントの変位寄与度

曲げ-z : 要素座標系z軸に対する曲げモーメントの変位寄与度

せん断-y    : 要素座標系y軸に対するせん断力の変位寄与度

せん断-z    : 要素座標系z軸に対するせん断力の変位寄与度

表示形式
