要素の詳細結果

要素の各属性に対する詳細情報と、任意の荷重ケースまたは荷重組合わせ条件で発生した要素の断面力及び応力度を表示します。

リボンメニュー　：　結果 > 詳細 > 梁/要素 > 要素の詳細結果

ツリーメニュー　：　メニュー タブ > 結果 > 要素の詳細結果

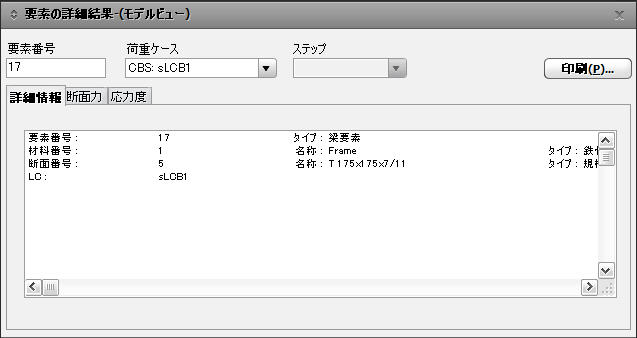

要素の詳細結果

要素番号

表示する任意の要素番号を入力します。

Note

要素番号を直接入力するか、またはマウスで入力ボックスをクリックした後、モデル画面で要素を指定します。

荷重ケース

任意の荷重ケースや荷重組合わせ条件またはエンベロップ条件を選択します。

ステップ

解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。

詳細情報タブ

要素番号と要素タイプ、材料及び断面データなどが表示されます。

断面力タブ

要素の各構成節点と要素の４分割点での各成分別の断面力が表示されます。

応力度タブ

要素の各構成節点と要素の４分割点での各成分別の応力度が表示されます。
