エンベロップ

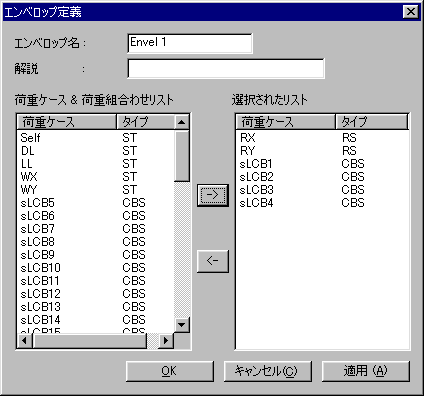

作成するエンベロップの名称



エンベロップ条件に対する解説



解析モデルに入力した荷重ケースと荷重組合わせ条件のリストが表示されます。



荷重ケースと荷重組合せ条件のリストから任意の荷重ケースまたは荷重組合わせ条件を選択した後、 をクリックすると、選択リストに登録されます。



または をクリックすると、メインダイアログのエンベロップリストにエンベロップ条件が追加されます。





Note

エンベロップ条件を入力すれば、解析後処理モードの荷重ケースまたは荷重組合わせ条件の選択ボックスに各エンベロップに対して次のような条件が追加されます。



ENmax : 各解析結果の出力位置で荷重ケース別の最大値



ENmin : 各解析結果の出力位置で荷重ケース別の最小値



ENall : 各解析結果の出力位置で荷重ケース別の最大絶対値
