応答スペクトル荷重ケース別節点結果
応答スペクトル解析をした構造物の各節点での慣性力および加速度を出力します。
Note
本機能をアクティブするためには、固有値解析に利用される質量を集中質量(Lumped Mass)として入力する必要があります。
リボンメニュー ： 結果 > モード形状 >応答スペクトル荷重ケース別節点結果
ツリーメニュー ： テーブルタブ > 結果テーブル > 応答スペクトル荷重ケース別節点結果

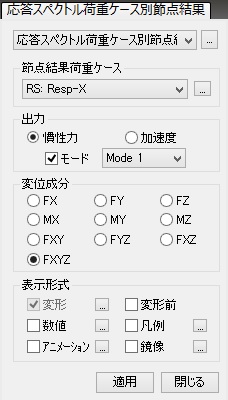

節点結果荷重ケース
応答スペクトル荷重ケースを選択します。
出力
慣性力 ： 節点の慣性力を出力します。
加速度 ： 節点の加速度を出力します。
モード ： 各モードの節点慣性力および加速度を出力します。
Note
本オプションをチェックオフすると、「応答スペクトル荷重ケース」の「モード組合せ制御」で設定
した組合せ方法で計算された慣性力及び加速度を出力します。
変位成分
【慣性力オプションを選択した場合】
FX ： 全体座標系のX軸方向の慣性力
FY ： 全体座標系のX軸方向の慣性力
FZ ： 全体座標系のX軸方向の慣性力
MX ： 全体座標系のX軸に対する曲げモーメント
MY ： 全体座標系のY軸対する曲げモーメント
MZ ： 全体座標系のZ軸対する曲げモーメント
FXY ： 全体座標系のXY方向に対する組合せ慣性力
FYZ ： 全体座標系のYZ方向に対する組合せ慣性力
FZX ： 全体座標系のZX方向に対する組合せ慣性力
FXYZ ： 全体座標系のXTZ方向対する組合せ慣性力
【加速度オプションを選択した場合】
DX ： 全体座標系のX軸方向の加速度
DY ： 全体座標系のX軸方向の加速度
DZ ： 全体座標系のX軸方向の加速度
RX ： 全体座標系のX軸に対する回転加速度
RY ： 全体座標系のY軸対する回転加速度
RZ ： 全体座標系のZ軸対する回転加速度
DXY ： 全体座標系のXY方向に対する組合せ加速度
DYZ ： 全体座標系のYZ方向に対する組合せ加速度
DZX ： 全体座標系のZX方向に対する組合せ加速度
DXYZ ： 全体座標系のXTZ方向対する組合せ加速度
ディスプレイオプション
をクリックし、モデル画面下のアニメーション・コントロールパネル右側の録画ボタン
をクリックします。
:画像データの圧縮方法を指定します。
: 等高線図の色の区分領域を指定します。この機能を利用して、ユーザーが指定した領域に対して特定の色を与えることができます。
: 等高線図の各領域別に色を調整することができます。
