応答スペクトル荷重ケース別節点結果テーブル

応答スペクトル解析から得られた荷重ケース別節点結果をスプレッドシート形式のテーブルに表示します。

テーブルツールは、各種の便利な機能を数多く内蔵していますので、詳しい使用方法ついては次の項目を参照して下さい。

リボンメニュー　：　結果 > テーブル > 断面/変形/モード > 応答スペクトル荷重ケース別節点結果

ツリーメニュー　：　テーブルタブ > 結果テーブル > 応答スペクトル荷重ケース別節点結果

フィルタリングダイアログから節点結果を表示するスペクトル荷重ケースをモードを選択します。

テーブルツールの使用方法を参照して、次のデータを確認します。

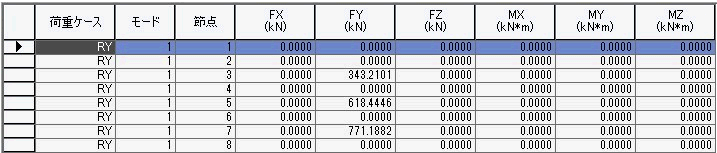

【節点慣性力】

荷重ケース : 荷重ケース

モード : モード

節点 : 節点番号

FX ：全体座標系のX軸方向の慣性力

FY ：全体座標系のX軸方向の慣性力

FZ ：全体座標系のX軸方向の慣性力

MX ：全体座標系のX軸に対する曲げモーメント

MY ：全体座標系のY軸対する曲げモーメント

MZ ：全体座標系のZ軸対する曲げモーメント

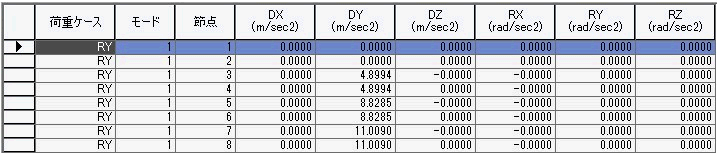

【節点加速度】

荷重ケース : 荷重ケース

モード : モード

節点 : 節点番号

DX ：全体座標系のX軸方向の加速度

DY ：全体座標系のX軸方向の加速度

DZ ：全体座標系のX軸方向の加速度

RX ：全体座標系のX軸に対する回転加速度

RY ：全体座標系のY軸対する回転加速度

RZ ：全体座標系のZ軸対する回転加速度

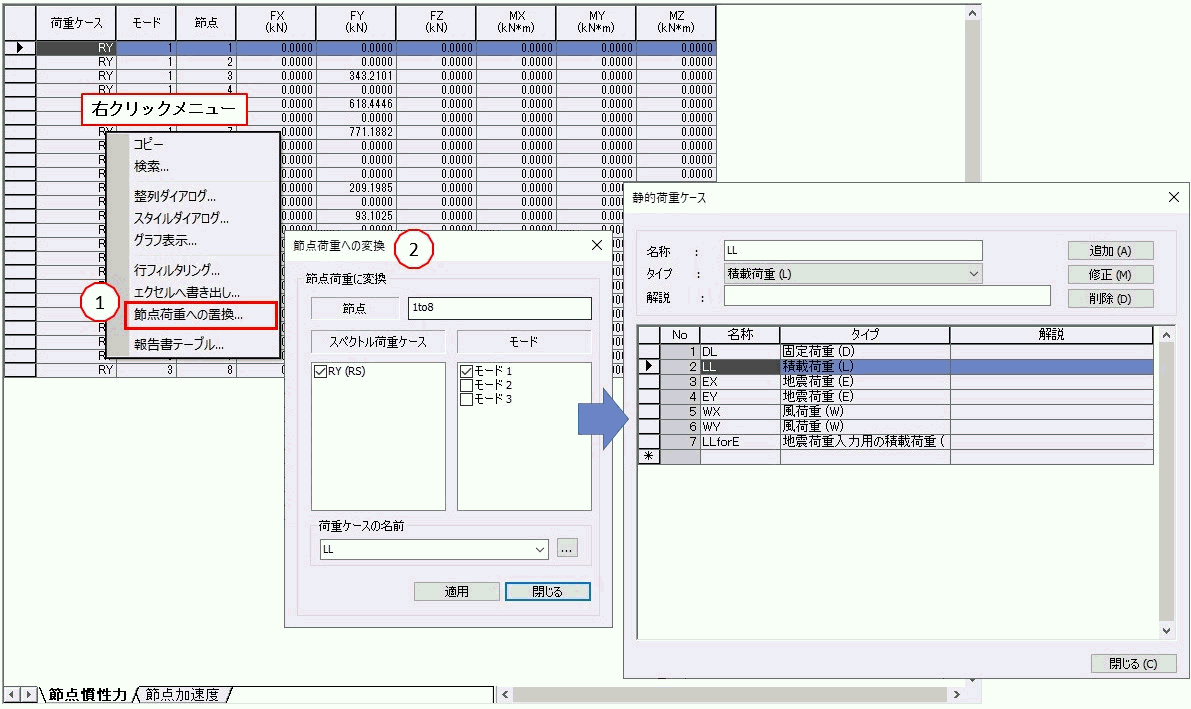

応答スペクトル解析から生じる慣性力は、指定された荷重ケースで節点荷重に変換できます。手順は次の通りです。
