スラブせん断補強





スラブのせん断補強材断面積/間隔を入力できます。

スラブのPunchingレビューとアンバランスモーメントレビューに使用されます。

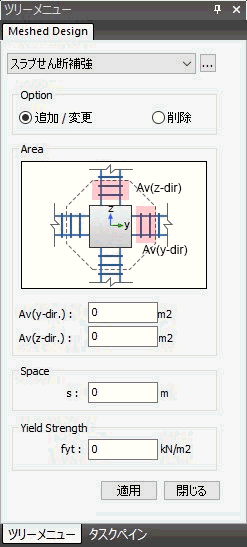

リボンメニュー　：　設計 > メッシュドデザイン > スラブせん断補強







オプション

追加/変更 : スラブせん断補強を入力または変更します。

削除 : 入力した情報を削除します。

Area

Av（y-dir.） : 柱ローカル y 方向片側のせん断補強材の全体断面積を入力します。

Av（z-dir.） : 柱ローカル ｚ 方向片側のせん断補強材の全体断面積を入力します。

Space

s : 柱ローカルy,z方向のせん断補強材の間隔を入力します。

Yield Stregth

ｆｙｔ : せん断補強材の降伏強度を0～400MPaの範囲で入力します。
