基礎設計

独立基礎及び杭基礎を設計します。

1. 基礎設計用荷重組合わせ条件は基礎設計を行う前に設定しなければなりません。荷重組合わせ条件は結果> 荷重組合せで設定します。

2. 入力事項はプログラムを終了すると削除されて、計算結果出力ウィンドウの内容は保存できません。

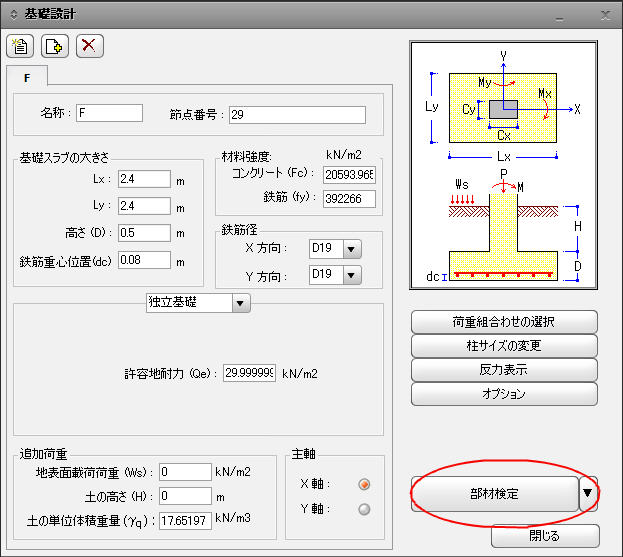

3. 基礎設計には断面選定と断面検定の2つ手法があり、手法の転換は右側にあるボタンで変更します。

Note
手法の転換でも基礎のかぶり厚さ(dc)は変換されません。

4. 断面寸法は基礎に接している部分で1番大きい部分を用いて計算しています。従って、円形とパイプ形の場合は断面形状を外郭の直径を取り、その他の断面の場合は部材の横と縦の長さを用いて四角に置き換えて計算します。

ぺデスタル、ベース、プレートなどによって柱の断面寸法を変更しなければならない場合はで変更します。

リボンメニュー　：　設計 > 基礎 > 基礎設計

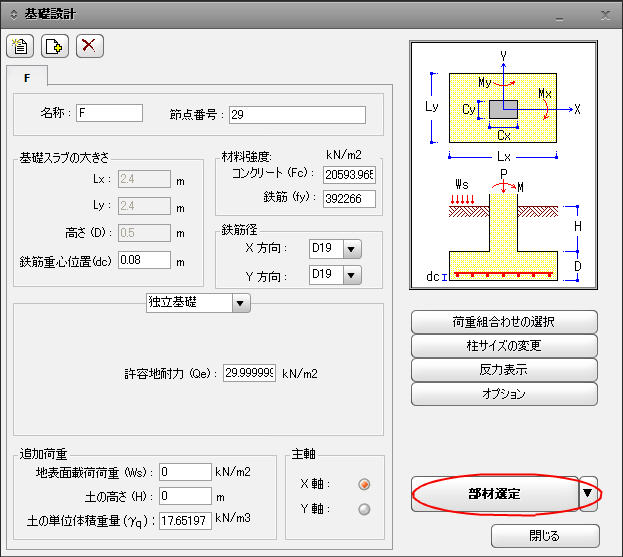

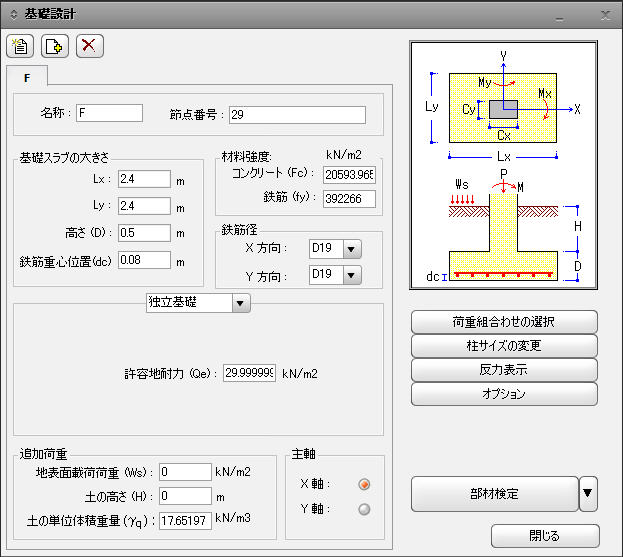

基礎設計ダイアログボックス

複数設計機能

設計する複数の基礎グループを生成します。

：基礎設計ダイアログの初期状態に戻します。

：複数の基礎設計をための基礎グループを追加します。

：現在の基礎グループを削除します。

名称

設計する基礎の名前を入力します。ここで設定した名前は計算結果の出力で題目を出力する時にのみ利用します。

節点番号

設計する基礎が位置した節点の番号を入力します。マウスカーソルで節点番号入力欄を一度クリックした後、作業画面で対象節点を指定して入力します。節点番号入力欄に対象節点番号を直接入力することもできます。

基礎スラブの大きさ

解析結果の節点反力以外に、設計に必要な追加荷重を入力します。

地表面載荷荷重(Ws) : 表面に載荷される単位面積等の荷重(tf/m2)

土の高さ(H) : 地表面で基礎上部までの高さ(cm)

土の単位体積重量(γq) : 基礎上部に載荷される土の比重(tf/m3)

材料強度

使用する材料の強度を入力します。設定されていない強度を用いる場合はユーザーが直接入力します。

コンクリート (Ｆc) : コンクリート圧縮強度(kgf/cm2)

鉄筋 (fy) : 鉄筋の降伏強度(kgf/cm2)

鉄筋径

使用する鉄筋の規格を入力します。指定されている鉄筋だけが使用できます。ただし、円形鉄筋は使用することができません。鉄筋は選択した鉄筋からサイズの大きい順で3種類を用いて出力します。

X 方向： X軸方向鉄筋の規格

Y 方向： Y軸方向鉄筋の規格

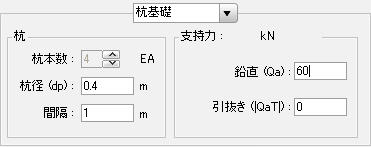

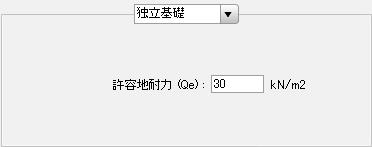

独立基礎/杭基礎

独立基礎または杭基礎で入力モードを変換します。

追加荷重

基礎板の大きさ及び高さに関連する項目を入力します。

Lx : 基礎板の X軸方向長さ(m)

Ly : 基礎板の Y軸方向長さ(m)

独立基礎の断面選定で基礎板の大きさは自動的に計算されます。

杭独立基礎で基礎板の大きさは杭間の間隔及び縁あき距離を用いて自動的に計算されて、ユーザーが直接入力することができません。

高さ (D) : 基礎板の厚さ(cm)、断面選定では自動的に計算されます。

鉄筋重心距離 (dc) : コンクリート縁端で主鉄筋の中心までの距離(cm)

主軸

主軸の方向を決定します。ここで設定された主軸は主筋と補筋の有効深さdを計算する時とファイル基礎でファイルの配置をする時に使用します。

X 軸 : X軸を主軸に設定

Y 軸 : Y軸を主軸に設定

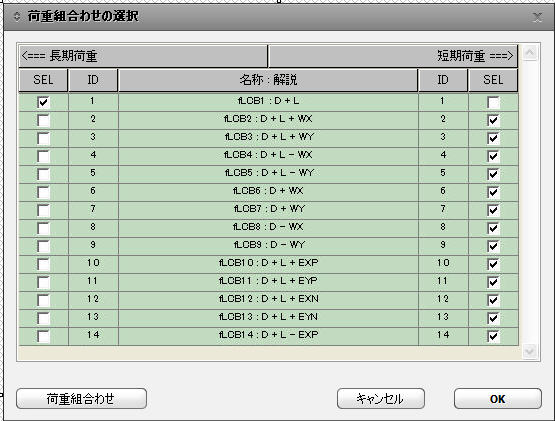

：設定された基礎設計用の荷重組合わせ条件から、設計に利用する使用荷重組合わせ条件と係数荷重組合わせ条件を選択します。

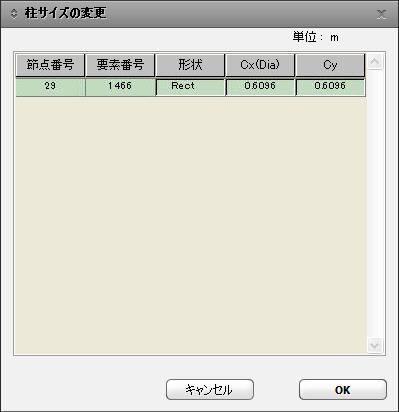

：設計に適用する柱の大きさを変更します。

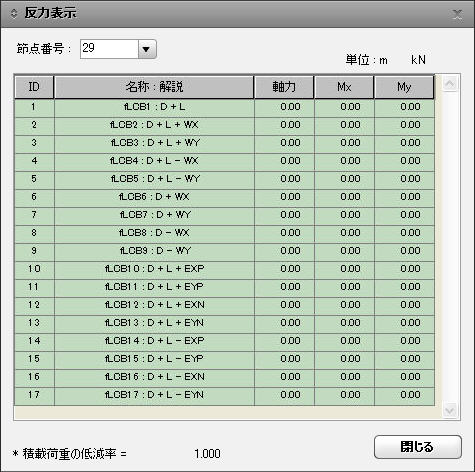

：節点の反力を確認することができます。

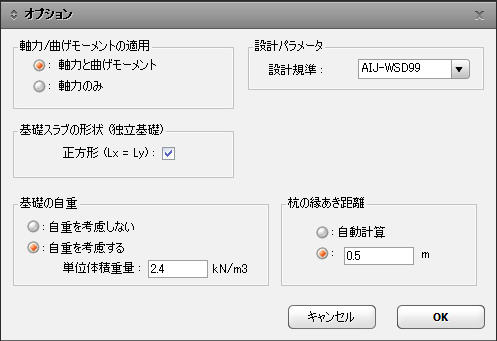

：設計に関連する各種の変数を変更します。

；自動的に適切な基礎の寸法及び杭の数を探します。入力された節点と荷重組合わせをすべて検討して満足できる寸法を探した後、計算結果の出力は一番厳しい節点の一番不利な荷重組合わせに対してのみ出力します。場合によって基礎の大きさ(Lx, Ly)を決める節点と基礎の厚さを決める節点が異なる場合は、基礎の大きさを決めた節点の計算結果を出力します。
