静的増分全体制御
静的増分解析を全体制御する解析条件を一括的に定義します。
全体定義条件は以下の通りです。
1. 初期荷重条件 : 静的増分解析を行うための初期載荷荷重(一般的に重力方向荷重)を設定します。
2. 解析収束条件 : それぞれのステップ別収束のための最大繰り返し数、収束判断条件などを入力します。
3. 剛性低減率 : 部材降伏後の非線形挙動特性を示す剛性低減率(二線形曲線の場合 1次降伏、三線形曲線の場合 1,2次降伏)を入力します。
4. 分散型(Distributed)梁要素の参照位置指定 : 分散型ヒンジを定義する場合、梁要素の降伏強度の自動計算時に参照する断面の位置を選択します。(もし日本規準(AIJ)の場合にはひび割れモーメント計算時の初期軸力の反映可否を選択することが出来ます。)
リボンメニュー ： 増分解析 > 制御 > 全体制御
ツリーメニュー ： メニュータブ > 設計 > 静的増分解析データ > 静的増分全体制御

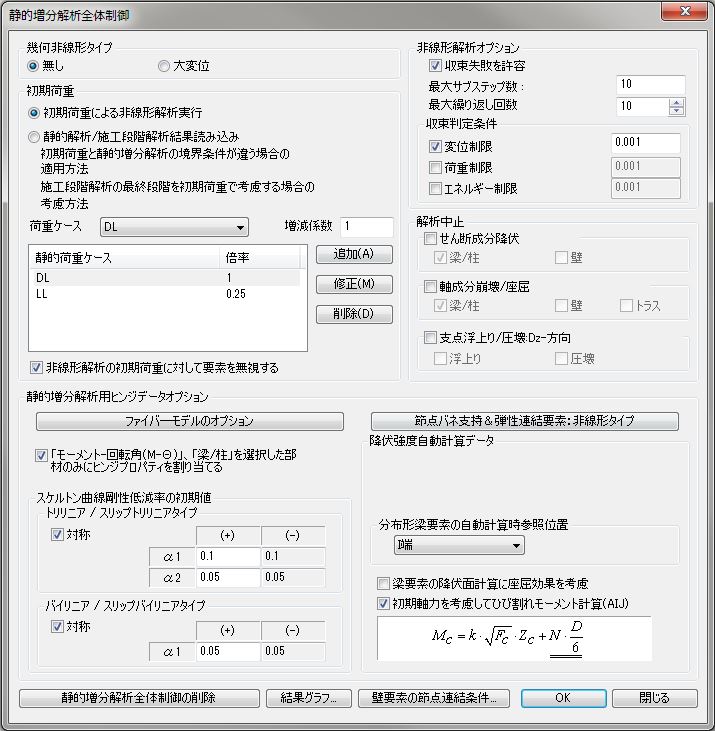

静的増分全体制御ダイアログ
幾何非線形タイプ
静的増分解析で幾何学的非線形を考慮することができます。
大変形を選択すると、幾何学的非線形性を考慮します。
初期荷重
解析のための初期荷重条件を入力します。
初期荷重による非線形解析実行
初期荷重考慮時の一般的な方法です。
静的解析/施工段階解析結果読み込み
1．初期荷重と増分解析の境界条件が違う場合に適用する方法です。
2．施工段階解析の最終段階を初期荷重で考慮する際に使用する方法です。
Note 1
増分解析の初期荷重で施工段階解析の最終段階の部材力と取って解析を遂行する場合、設定した初期荷重に対して増分解析では非線形解析を遂行しなくて施工段階解析で遂行した解析結果を読み込んで処理する方法を適用しています。
Note 2
次の解析条件では設定した初期荷重に対して増分解析で実際非線形解析を遂行しなくて、静的解析で遂行した解析結果を読み込んで処理しています。
- 増分解析で初期荷重と増分解析荷重条件の境界条件/断面増減係数が違う場合
- 増分解析の初期荷重で施工段階解析の最終段階の部材力をとって解析する場合
荷重ケース
初期荷重で適用する静的荷重条件を選択します。
倍率
選択した静的荷重条件に対する荷重係数を入力します。
Note 3
初期荷重入力ダイアログに下のような温度荷重が入力された場合には静的増分解析を実行することが出来ません。
1. 梁断面温度荷重
2. 温度勾配荷重
3. システム温度荷重
4. 節点温度荷重
5. 要素温度荷重
Note 4
初期荷重(一般的に重力方向荷重が載荷された場合)が載荷された場合に発生される応力は静的増分解析時に初期荷重で累積されて処理
されます。しかし発生変位は考慮しません。
Note 5
軸力変動を考慮(PMMタイプを用いる場合)する場合、このオプションを用いて初期荷重を設定する必要があります。
スケルトン曲線剛性低減率の初期値

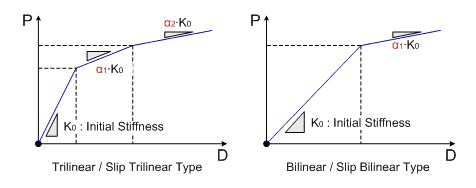

二線形/三線形曲線(またはスリップ曲線を使用する場合)の場合、1次降伏及び2次降伏に対する剛性低減率を入力します。
非線形解析の初期荷重に対して要素を無視する
「非線形解析の初期荷重に対して要素を無視」に入力された内容の反映可否を聞く
「初期荷重による非線形解析実行」を選択した際、初期荷重解析に剛性無視オプションを活性化します。
「静的解析/施工段階解析結果読み込み」を選択した際、初期荷重解析に剛性無視オプションを比活性化します。
Note ６
このオプションをチェックすると「非線形解析の初期荷重に対して要素を無視」で指定した内容を非線形解析初期荷重に対しても適用します。
つまり、初期荷重に対して要素の剛性は無視されて解析が進みます。（横力が作用するトラス/ブレースが鉛直荷重に対して抵抗せず増分解析(横荷重)
のみに対して抵抗させたい場合に使用します。）

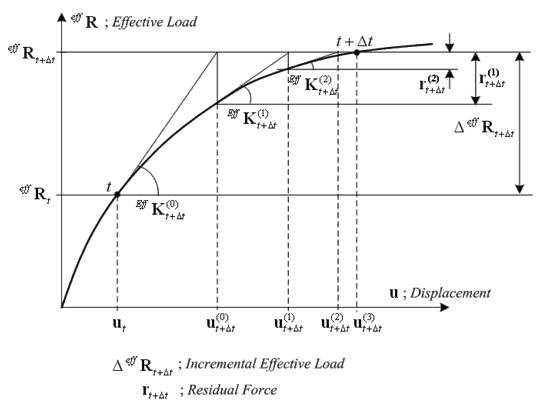

非線形解析オプション
解析時に適用される各ステップでの最大繰り返し回数、収束判断条件などを入力します。
解析中止
静的増分解析用ヒンジデータオプション
非線形ヒンジスケルトン曲線を一括的に定義します。また分散型ヒンジを用いる場合、梁要素の降伏強度を計算するための断面位置を選択します。
増分解析条件に入力された情報を削除し、増分解析が行われません。

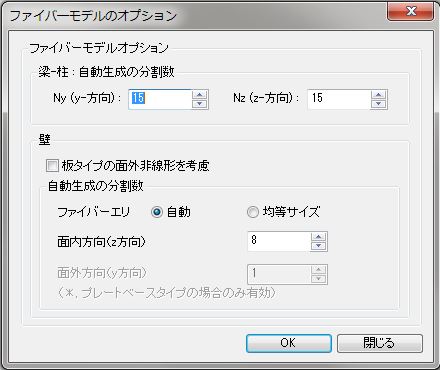

ファイバー断面の解析実行中及び解析終了後、結果グラフの表示可否を設定します。

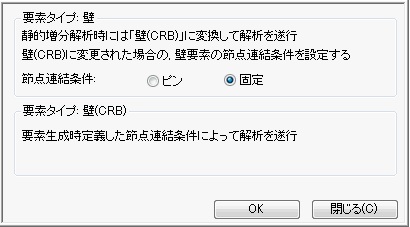

ファイバー断面の解析に使用される壁の要素タイプと他の部材を連結するとき、節点連結条件をピンまたは固定に設定します。
CRBタイプは要素生成時に決定された情報を使用します。
