降伏ステップ

解析後、定義されたヒンジタイプに対する降伏ステップをテーブル形式で見せてくれます。

テーブルツールは、多様な各種機能を内蔵しており、詳しい使い方は、テーブルツールの使用方法を参照してください。

リボンメニュー　：　増分解析 > テーブル > ヒンジ結果 > 降伏ステップ

ツリーメニュー　：　テーブルタブ > 設計テーブル > 静的増分解析 > 降伏ステップ

解析後、降伏機能を実行すれば、フィルタリングダイアログが呼び出され、ここで静的増分荷重ケース及び静的増分荷重ステップを選択しOKボタンをクリックします。

1. 梁タイプ

要素 : 要素番号

タイプ : ヒンジ定義のタイプ(M-Theta または M-Phi)

ヒンジ位置 : ヒンジ属性が与えられた要素位置

荷重 : 荷重条件

1次降伏 : 1次降伏が発生したステップ

2次降伏 : 2次降伏が発生したステップ

Note

成分別にヒンジが発生したステップは、非線形ヒンジ属性を定義するとき、非線形特性を与えた成分に対する結果のみ出力します。よって、効率的にヒンジ発生ステップを確認するためにはヒンジ種類別に確認することが効率的な方法です。

2. 壁タイプ

要素 : 要素番号

壁 ID : 壁体ID番号

タイプ : ヒンジ定義のタイプ(M-Theta または M-Phi)

ヒンジ位置 : ヒンジ属性が与えられた要素位置

荷重 : 荷重条件

1次降伏 : 1次降伏が発生したステップ

2次降伏 : 2次降伏が発生したステップ

Note

成分別にヒンジが発生したステップは、非線形ヒンジ属性を定義するとき、非線形特性を与えた成分に対する結果のみ出力します。よって、効率的にヒンジ発生ステップを確認するためにはヒンジ種類別に確認することが効率的な方法です。

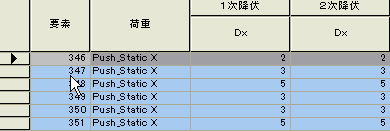

3. トラスタイプ

要素 : 要素番号

荷重 : 荷重条件

1次降伏 : 1次降伏が発生したステップ

2次降伏 : 2次降伏が発生したステップ

Note

成分別にヒンジが発生したステップは、非線形ヒンジ属性を定義するとき、非線形特性を与えた成分に対する結果のみ出力します。よって、効率的にヒンジ発生ステップを確認するためにはヒンジ種類別に確認することが効率的な方法です。

4. バネタイプ

汎用リンク要素 : 属性名(=特性値)、節点1、節点2(=バネ要素生成の時、繋がれた二つの節点)

荷重 : 荷重条件

1次降伏 : 1次降伏が発生したステップ

2次降伏 : 2次降伏が発生したステップ

Note

成分別にヒンジが発生したステップは、非線形ヒンジ属性を定義するとき、非線形特性を与えた成分に対する結果のみ出力します。よって、効率的にヒンジ発生ステップを確認するためにはヒンジ種類別に確認することが効率的な方法です。
