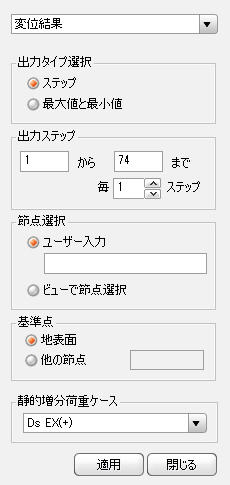

静的増分解析結果のテキスト出力

出力タイプ選択

テキスト出力方法を選択します。

ステップ : ステップ別結果を全て出力。

最大値と最小値 : ステップ別結果の中最大/最小ステップ結果のみ出力。

出力ステップ

―から ―まで : テキストで出力するステップの範囲を指定します。

毎―ステップ : 出力するステップ間隔を入力します。

ビューで節点選択

テキストで出力しようとする節点番号を入力します。

ユーザー入力 : 要素番号入力。

ビューで節点選択 : 選択機能を利用して要素選択。

基準点

出力する変位の基準点を選択します。

地表面 : 全体座標系を基準点に選択 (節点の発生変位を全体変位を基準として出力)。

他の節点 : 基準点を任意の点で設定。

静的増分荷重ケース

テキスト出力のための荷重条件を選択します。
