MGT コマンドウィンドウ

MGT形式のコマンドを使用してモデルデータを入力します。

座標を入力して節点を生成したり、材料、断面データ、強制変位及び設計パラメータの入力などは、GUI環境で対象を

マウスで指定して入力するよりも、MGT形式のTextファイルを生成し、これをモデルデータに追加するようにしてモデリング

すればさらに効率的です。

リボンメニュー　：　ツール > MGT コマンドウィンドウ > MGT コマンドウィンドウ...

MGT コマンドウィンドウ

: MGTファイル読み込みます。

: 修正した内容をMGTファイルに保存します。

コマンドまたはデータ

実行するコマンドを選択します。

: 選択したコマンドで使用するパラメータが入力コマンドに合わせてコマンドウィンドウに表示されます。

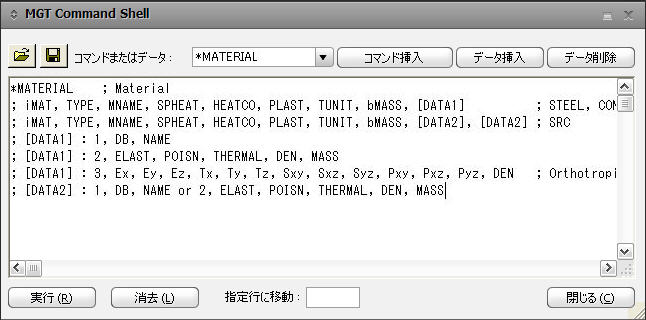

上図は、材料データを入力するために*Materialコマンドを選択して　をクリックした状態です。

材料を入力する時は、コマンドウィンドウに表示されたフォーマットの通りにパラメータを入力し、下の をクリック

すると、入力したコマンドが実行されてモデルデータに反映されます。

: 選択したコマンドに対して、現在のモデルデータに入力されている内容をコマンドウィンドウに挿入します。

モデルデータを一括で修正する場合にたいへん効果的です。データの修正を行い をクリックすると、既存の

モデルデータに対して修正したモデルデータで追加及び更新します。

Note

重複して入力されたデータを処理する方法は、データの種類によって異なります。

重複して入力された荷重や支持条件のデータは、既存のデータに追加累積され、モデルの幾何形状に関連する節点や

要素及び材料や断面に関連するデータは新しいデータに更新されます。

: 選択したコマンドに対するすべてのモデルデータを現在のモデルから削除します。

: コマンドウィンドウに入力した内容を実行してモデルデータに追加します。

: コマンドウィンドウに入力した内容を消去します。
