粘性/オイルダンパー

粘性/オイルダンパーの属性を入力、修正、削除します。

リボンメニュー　：　境界条件 > バネ/リンク > 免震制震装置特性 > 粘性/オイルダンパー

ツリーメニュー　：　作業 > 境界条件 > 免震制震装置特性 > 粘性/オイルダンパー

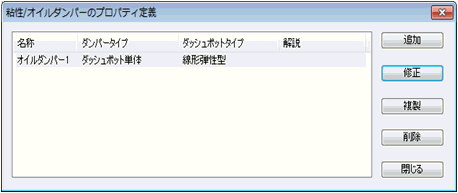

粘性/オイルダンパーのプロパティ定義ダイアログボックス

・粘性/オイルダンパー属性を新規で入力または追加する場合、追加をクリックします。

・すでに入力された粘性/オイルダンパー属性を修正する場合、属性リスト表で任意の属性を選択して、

   修正をクリックした後、入力欄を修正します。

・すでに入力された粘性/オイルダンパー属性を削除する場合、属性リスト表で任意の属性を選択して、

   削除をクリックします。

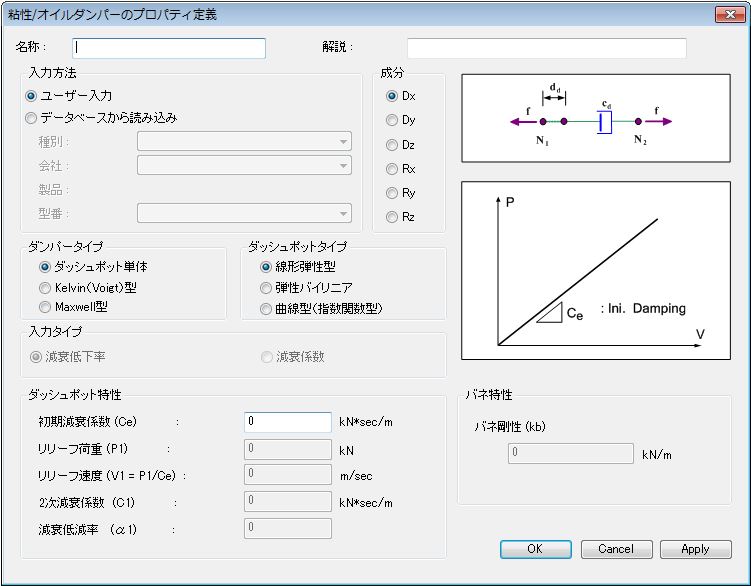

粘性/オイルダンパーのプロパティの追加/変形ダイアログボックス

境界グループ名

粘性/オイルダンパーの名称を入力します。

入力方法

粘性/オイルダンパーの入力方法を選択します。入力方法はユーザー入力とデータベースから読み込みに区分されます。

ユーザー入力：

[ダンパータイプ][ダッシュポットタイプ][ダッシュポット特性][バネ特性]を、ユーザーが直接設定を行います。

データベースから読み込み：

[ダンパータイプ][ダッシュポットタイプ][ダッシュポット特性][バネ特性]は、弊社製品共通のデータベースを参照することができます。

[種別]、[会社]、[製品]、[型番]を入力します。

種別 : ｢制振｣(制振用オイルダンパー)、｢免震｣(免震用オイルダンパー)から選択します。

会社・製品・型番  : 会社・製品・型番を入力します。

成分

ダンパー特性を反映する方向成分を入力します。Dx、Dy、Dz、Rx、Ry、Rzから選択します。

ダンパータイプ

ダンパータイプを、 ｢ダッシュポット単体｣、｢Kelvin(Voigt)型｣、｢Maxwell型｣から選択します。

ダッシュポット単体

ダッシュポット単体の部材減衰マトリックスは、全体の減衰マトリックスに組み込まれます。

つまり、ダッシュポット単体ダンパーは振動方程式を解く際に考慮されます。

Kelvin(Voigt)型

Voigtモデルの部材減衰マトリックスと部材剛性マトリックスは、それぞれ、全体の減衰マトリックスと剛性マトリックスに組み込まれます。

つまり、Voigtモデルのダンパーは振動方程式を解く際に考慮されます。

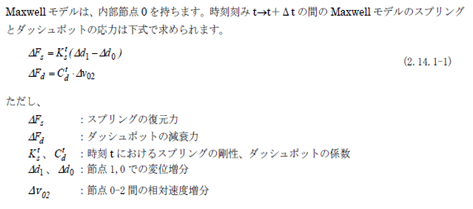

Maxwell型

ダッシュポットタイプ

ダッシュポットタイプを、｢線形弾性型｣、｢弾性バイリニア｣から選択します。

「線形弾性型」　　　　　　　　　　 　　　　　　　「弾性バイリニア」　　　　　　 　　　　 　　　　　[曲線型（指数関数型）]

入力タイプ

ダッシュポットタイプで｢弾性バイリニア｣と「曲線型（指数関数型）」を選択した場合、入力活性化になります。

弾性バイリニアの場合、｢減衰低下率｣、｢減衰係数｣から選択します。

曲線型（指数関数型）の場合、、から選択します。

ダッシュポット特性

ダンパータイプ／ダッシュポットタイプ／入力タイプの選択によって各パラメータが入力活性化／非活性化になります。

各パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。

線形段線形/弾性バイリニア

初期減衰係数(Ce)：初期減衰係数を入力します。

リリーフ荷重(P1)：リリーフ荷重を入力します。

リリーフ速度(V1=P1/Ce)：リリーフ速度をを入力します。

2次減衰係数(C1)：2次減衰係数を入力します。

減衰低減率(α1)：減衰低減率を入力します。

曲線型

減衰力係数(Py)：減衰力係数を入力します。

参照速度(Vy)：参照速度を入力します。

減衰特性指数(α)：減衰特性指数を入力します。

減衰係数(C)：減衰係数を入力します。

初期減衰係数(Ce)：初期減衰係数を入力します。

バネ特性（Kb）

ダンパータイプで｢Kelvin(Voigt)型｣や｢Maxwell型｣を選択した場合、入力活性化になります。

各パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。

粘性/オイルダンパーの適用範囲

カヤバシステムマシナリー（BDHシリーズ , BDSシリーズ）

・ダンパーの最大速度応答の適用範囲は以下の通りです。

※BDHシリーズのタイプは型番末尾の2桁の数字で区分されます。

BDH1000120-B1-30

※BDSシリーズのタイプは型番の中間位置に示されるアルファベット(B/L)で区分されます。

BDS120500-L-U1
