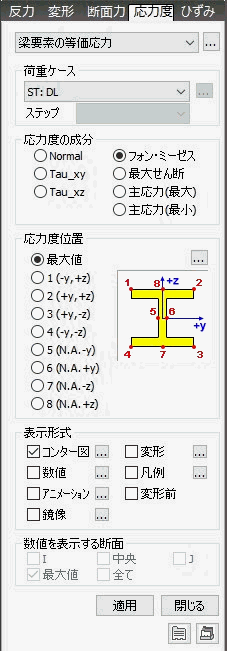

梁要素の等価応力

荷重ケース

任意の荷重ケースを選択します。

荷重ケースを新規に入力したり、修正または追加する場合には右側の をクリックします。(荷重ケースを参照)

ステップ

解析結果を出力する段階(ステップ)を指定します。幾何学的非線形解析での荷重段階(Load Step)及び建物の施工段階解析或いは施工段階別の水和熱解析で定義した追加ステップを指定します。

Note

施工段階解析で出力に適用する施工段階(Construction Stage)は画面表示用施工ステージの選択や施工ステージツールバーで指定します。

応力度の成分

任意の応力度成分を選択します。

Normal : 要素座標系x軸方向(σxx)のMyおよびMzによる軸方向力+曲げ応力度

Tau-xy : 要素座標系y軸方向のせん断応力度(τxy)

Tau-xz : 要素座標系z軸方向のせん断応力度(τxz)

フォン・ミーゼス =

　　σ1 ： 最大主応力

　　σ2 ： 最小主応力

最大せん断 　=

主応力(最大) =  最大主応力度

主応力(最小) =  最小主応力度

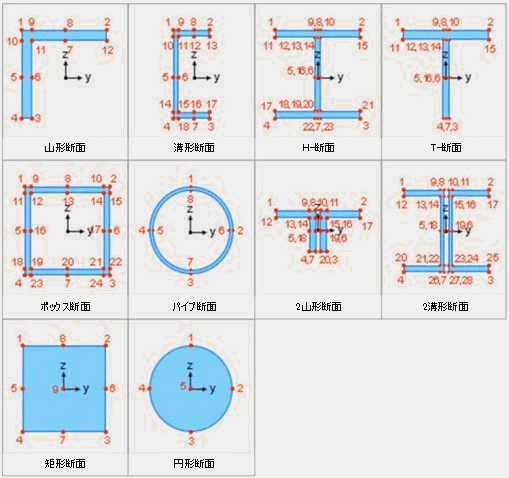

応力度位置

最大値 : 位置1～8のうち最大値

1(-y,+z) : 位置1における等価応力

2(+y,+z) : 位置2における等価応力

3(+y,-z) : 位置3における等価応力

4(-y,-z) : 位置4における等価応力

5(N.A, -y) : 位置5における等価応力

6(N.A. +y) : 位置6における等価応力

7(N.A. -z) : 位置7における等価応力

8(N.A. +z) : 位置8における等価応力
