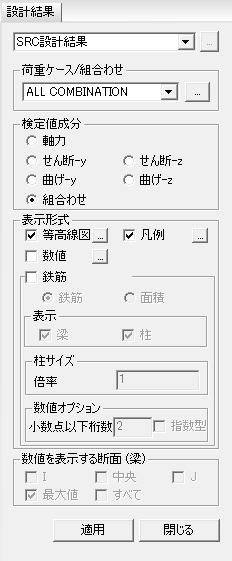

入力ダイアログ
 荷重ケース/組合わせ
希望する荷重ケース、荷重組合わせ条件または荷重エンベロップ条件を選択します。
荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側の をクリックします。(荷重ケース/組合わせを参照)
検定比成分
表示する検定比の成分を選択します。
軸力
: 軸力に対する検定比
せん断-y
: y軸(強軸)方向のせん断力に対する検定比
せん断-z
: z軸(弱軸)方向のせん断力に対する検定比
曲げ-y
: y軸(強軸)回りの曲げモーメントに対する検定比
曲げ-z
: z軸(弱軸)回りの曲げモーメントに対する検定比
組合わせ
: 最大組合わせ検定比
表示形式
等高線図、凡例、数値
鉄筋
配鉄情報を出力します。 (Note参照)
鉄筋
: 鉄筋の直径及び配筋間隔を出力
面積
: 必要鉄筋断面積を出力
表示
: 出力する要素の種類選択
柱サイズ
: 出力される柱断面の大きさを決定
数値オプション
: 出力される結果値の有効桁数を決定
Note. 配鉄情報の表示方法
'RC
/ SRC設計結果'機能で配鉄情報を鉄筋の直径、配筋間隔、必要鉄筋断面積で表現できます。
1)

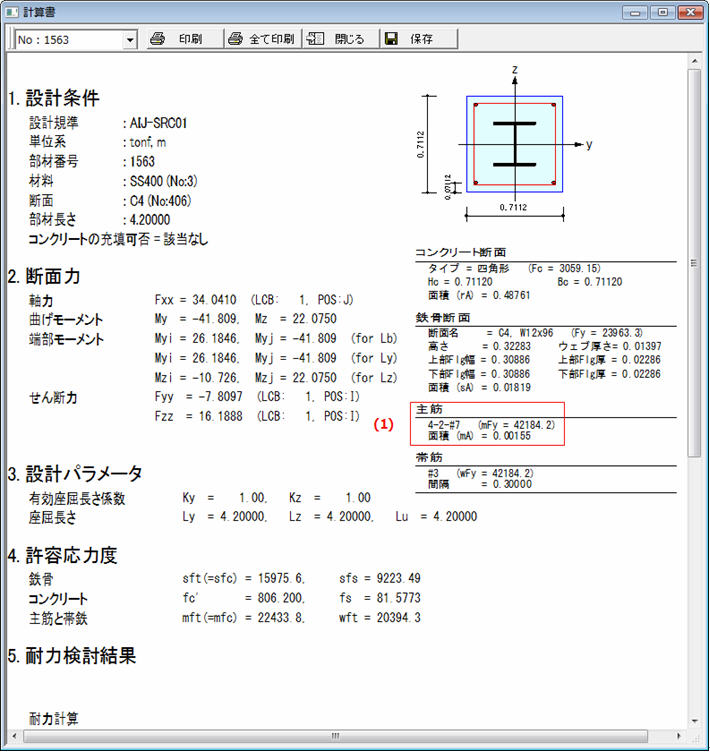

柱部材の設計結果
2)

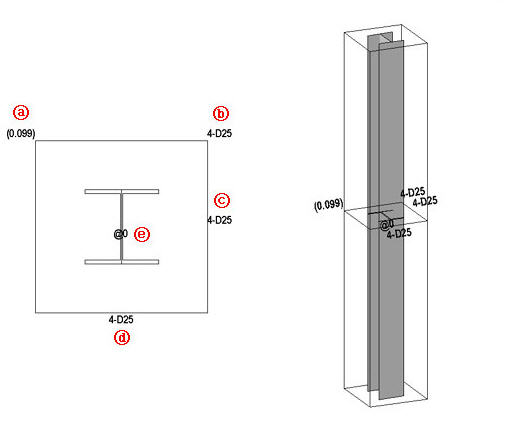

'鉄筋'で柱鉄筋情報を出力

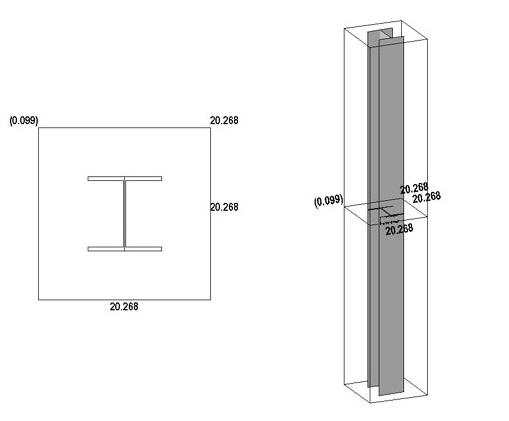

3)'面積'で柱鉄筋情報を出力
図2)、3)で出力された鉄筋情報は次の通りです。
a(Uc) :柱の軸力比(N/(Fck X Ag))
b(As-corner) :柱コーナーに位置した鉄筋の数及び面積
例) 4-D25 = 4 X 5.067 = 20.268
cm2
c, d(Asy, Asz) :柱の断面辺の一軸配筋
e(Asv) :柱の帯筋間隔Sc
上のb, c, dに表現された鉄筋情報を利用して全体の鉄筋数を計算すれば、
b+ ((c - 2) + (d - 2)) X
2 = 4 + ((4 - 2) + (4 - 2)) X 2 = 12
鉄筋の横配列数(Asz)=4
12-4-D25 (図1)の､(1)と一致)
 : 入力した値を選択した部材に適用します。
 : ダイアログを閉じます。
|
