Slab Load Transfer

Slab Load를 Slab를 지지하고 있는 보 또는 벽체의 Edge로 Point Load로 전환 적용합니다.

Point Load로 전환 적용된 슬래브의 경우 Main 부재의 해석시 반영되지 않으며, 별도 슬래브 모델 및 해석결과가 생성됩니다.

Membrane type의 슬래브는 해당되지 않습니다.

▒ 기능실행

신규

메인 메뉴 [Load] 탭 > [Specific] 패널 > [Slab Load Transfer]

삭제

트리 메뉴 [Load] 탭 > [Loading Tool] > [Loading Point] > “Transf. Loads from slab analysis”리스트를 우측마우스 “Delete”명령에 의해 삭제

▒ Detail Description

Select Slab : Point Load의 전환 및 별도 중력하중에 대한 슬래브 해석이 필요한 층을 선택합니다.

Select Support : Point Load로의 하중전환 및 슬래브 별도 해석시 지지가 되는 보 또는 벽체 Edge를 선택합니다.

Transferred Data : Point Load로의 전환 적용시 Load Point Group 이름설정 및 기존 Loading Data의 처리 방법을 선택합니다.

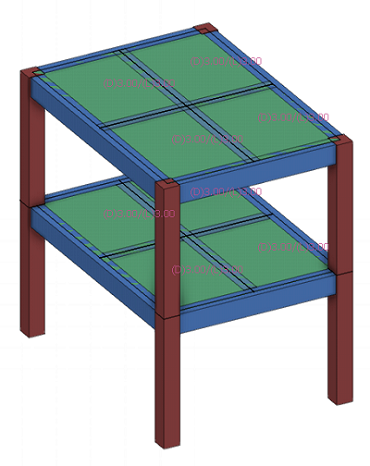

[Transfer Slab Load]

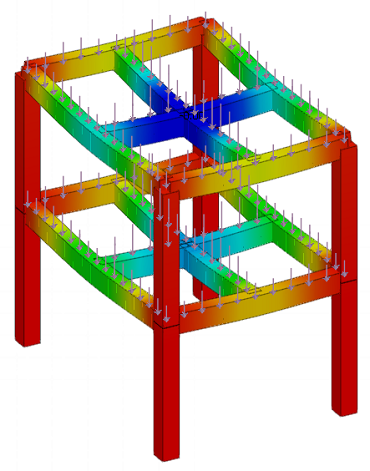

(a) Main Structure model (b) Slab Analysis Model

[Analysis Result]

해석시 슬래브는 지지하는 부재를 지점으로 중력하중에 대하여 해석모델을 생성하여 결과를 제공합니다
