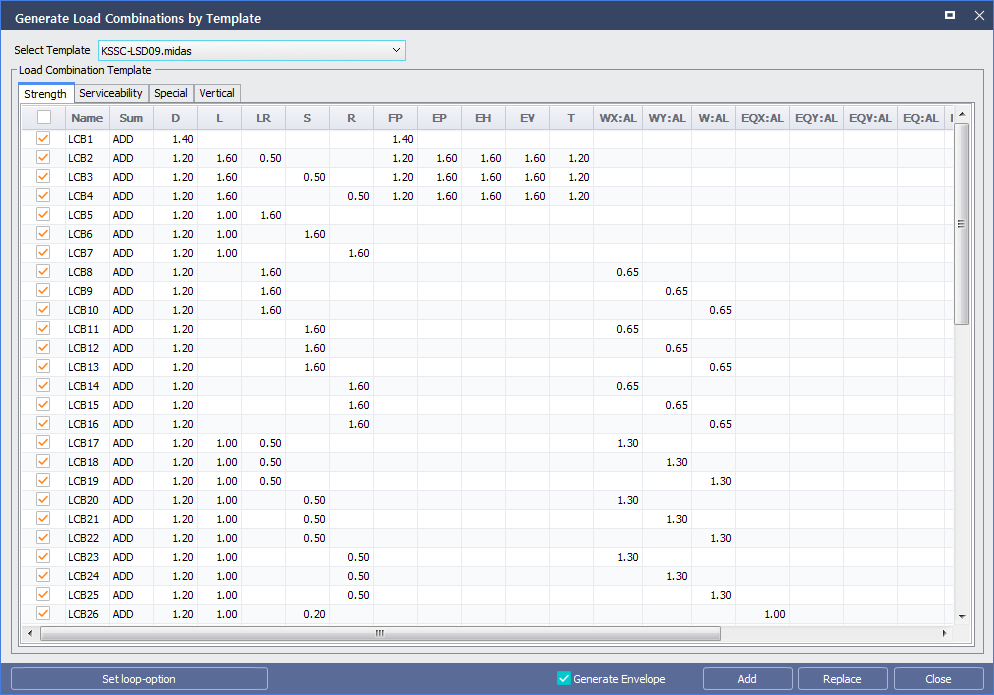

< Generate Load Combinations by Template 대화상자 >

 Select Template : 강도검토에 사용할 하중조합을 선택합니다.

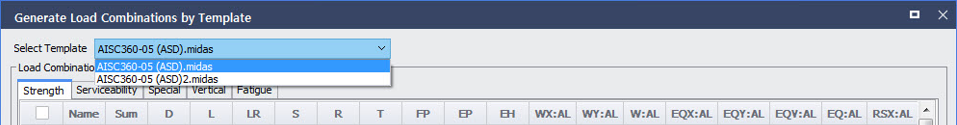

 Note : Design Settings에서 선택한 국가별 기준에 따라, 내장되어있는 하중조합 Template이 자동으로 선택됩니다.

  하중조합 Template은 프로그램 설치폴더의 Design > Load Combination 내의 부재 종류별 국가기준 폴더 안에서 수정할 수 있습니다.

 Set loop-option : 배척하중조합을 쉽게 만들기 위한 옵션입니다. 크레인의 이동하중 해석 결과를 하중조합으로 생성할 때 유용하게 사용할 수 있습니다.

  관련기능 : Generate Load Combinations by Loop Condition

 Generate Envelop : 하중조합의 Envelop Max와 Envelope Min 을 자동 생성해주는 옵션입니다.

사용자 하중조합 Template 생성하기

Midas Plant 프로그램이 설치된 폴더 내의 Design > LoadCombination 폴더에서 각 기준별 하중조합 Template을 관리합니다.

(자동설치한 경우 하중조합 Template 파일의 위치 : C:\Program Files\MIDAS\Plant MODS\Midas Plant\Design\LoadCombination\Steel)

하중조합 Template 파일을 메모장에서 열어 계수값을 원하는 값으로 변경한 후 다른이름으로 저장하면,  Select Template 메뉴에서 해당 하중조합 Template을

선택하여 사용할 수 있습니다.

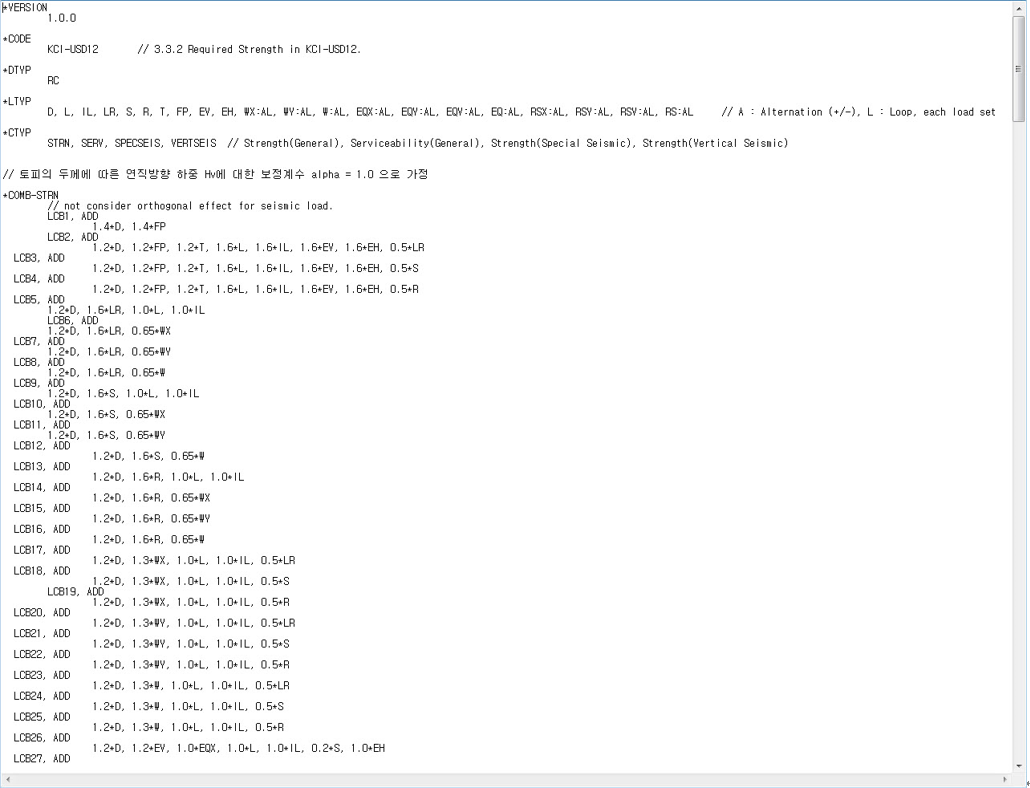

<하중조합 Template 파일>

 LTYP : 하중조합을 구성할 Load Type을 추가하거나 삭제할 수 있습니다.

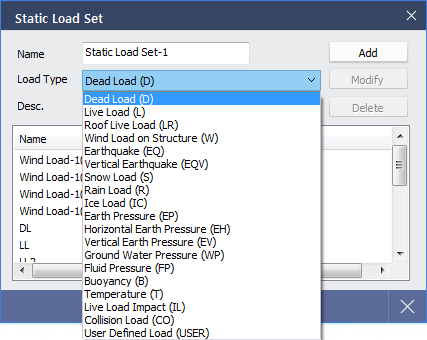

추가가 가능한 Load Type은Home > Define > Set > Load Set 메뉴의 Static Load set 대화창에서 확인할 수 있습니다.

하중조합 Template에 사용할Load Type은 프로그램에 내장된 Type만 입력이 가능합니다. 또한 명시된 약어로 표기하는 경우에만 템플릿으로 적용됩니다.

예를 들어 Earthquake를 “EQ”로 입력하면 하중조합 template에 적용 되지만 “E”로 입력할 경우 올바르게 적용되지 않습니다.

 < 하중 조합 Template에 추가 및 삭제가 가능한 Load Type  >

 A : Alternative(+/-) : Load Set 이름 뒤에 : A 를 입력하면 해당 Load Set은 하중조합 생성시 +와 –를 동시에 생성합니다.

 L  : Loop, each Load set : Load Set 이름 뒤에 : A 를 입력하면 동일한 Load Type이 여러 개의 Load Set 으로 구성된 경우, 서로 겹치지 않도록 하중조합을

  생성합니다.

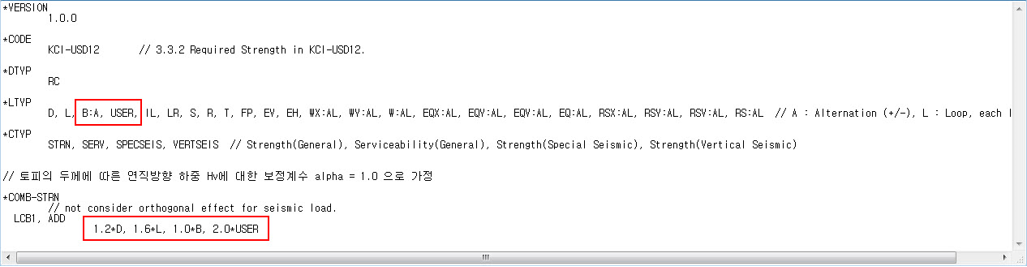

KCI-USD12 복사본을 만들어 원래의 Template에 없던 USER 하중 Type을 추가하고 B (Buoyancy) 하중 type을 Alternative로 만들어 보겠습니다.

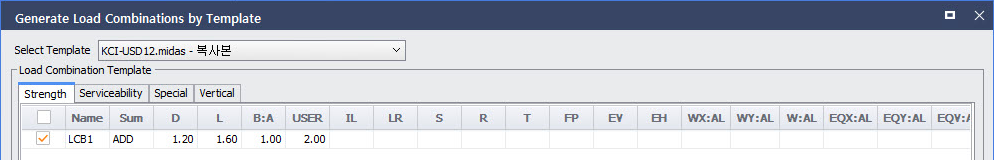

편집한 Template 파일을 저장하고 닫은 후, Generate Load Combination by Template 대화창을 실행하고 Select Template 메뉴의 콤보박스에 추가로 생성한

Template 파일을 선택합니다.

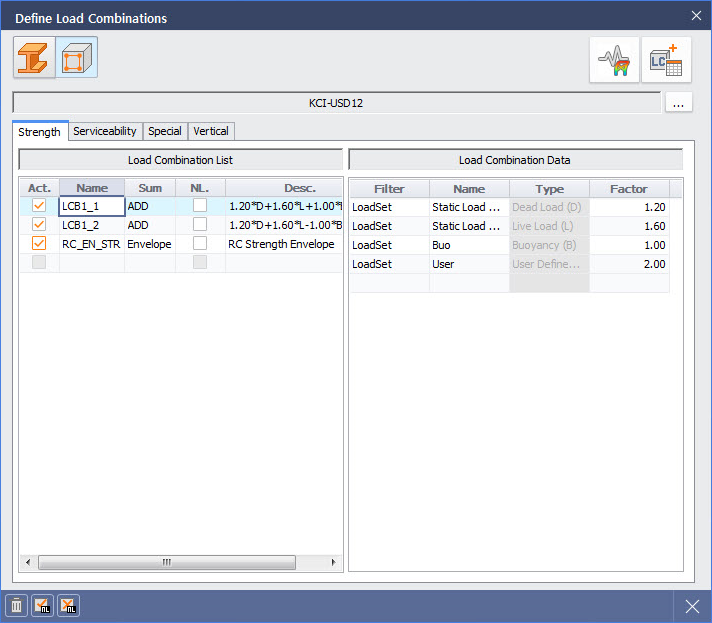

하중 type 열에 B:A와  USER가 생성되고, 텍스프 파일에 입력한 계수가 Cell에 들어와 있습니다. Add/Replace 버튼을 클릭한 후 Define Load Combination

대화창을 확인합니다.

하중조합 Template의 LCB1에 의해 강도검토에 사용될 하중조합은 LCB1_1, LCB1_2가 생성되었습니다.

 LCB1_1 : 1.20*D + 1.60*L + 1.00B + 2.00 USER

 LCB1_2 : 1.20*D + 1.60*L - 1.00B + 2.00 USER

 각각의 하중조합을 선택하면  Load Combination Data 항목에서 하중조합을 구성하는 Load Set의 Name과 Type, Factor가 적절하게 구성된 것을 확인할 수

 있습니다.
