Stiffness Reduction Set - Slab

슬래브 부재의 강성 크기를 정의합니다.



▒ 기능실행

설명: Blue_Square.gif 신규

메인 메뉴 [Define] 탭 > [Define Set] 패널 > [Stiffness Scale Factor] > [Slab]

설명: Blue_Square.gif수정

워크 트리 [Model] 탭 > [Stiffness Scale Factor] > [Stiffness Scale Factor Set] > [리스트] > 마우스 오른쪽 버튼 클릭 > [Modify]

설명: Blue_Square.gif삭제

    워크 트리 [Model] 탭 > [Stiffness Scale Factor] > [Stiffness Scale Factor Set] > [리스트] > 마우스 오른쪽 버튼 클릭 > [Delete]



▒ 상세설명

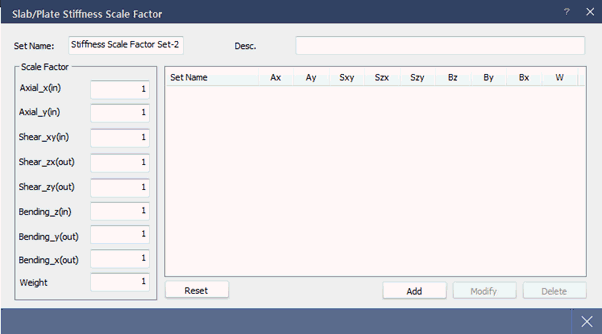

 Slab(Plate) Stiffness Scale Factor


설명: Blue_Square.gif벽요소(Membrane)의 단면성질에 적용될 증감계수를 입력합니다.



Blue_Square.gifSet Name : 해당 강성크기에 대한 이름을 입력합니다.



Blue_Square.gifSection Factor :

요소의 강성성분별로 적용할 증감계수를 입력합니다.

    Axial_x (in) : 면내 x축방향 축강성 증감계수를 입력합니다.



    Axial_y (in) : 면내 y축방향 축강성 증감계수를 입력합니다.



    Shear_xy (in) : 면내 전단강성 증감계수를 입력합니다.



Shear_zx (out) : x축 방향 면외 전단강성 증감계수를 입력합니다.

  Shear_zy (out) : y축 방향 면외 전단강성 증감계수를 입력합니다.



    Torsioin : 면외 비틀림강성 증감계수를 입력합니다.



    Bending_y (out) : y축 방향 면외 휨강성 증감계수를 입력합니다.



    Bending_x (out) : x축 방향 면외 휨강성 증감계수를 입력합니다.


    Weight : 중량 증감계수를 입력합니다.
