Design Spectrum

설계 스펙트럼을 생성합니다.

▒ 기능실행

신규

메인 메뉴 [Analysis & Design] 탭 > [Load] 카테고리 > [Seismic] 패널 > [Static Seismic Load] > [Design Spectrum]

메인 메뉴 [Analysis & Design] 탭 > [Load] 카테고리 > [Seismic] 패널 > [Response Spectrum] > [Design Spectrum]

수정, 삭제

워크 트리 [Analysis] 탭 > [Design Load Parameter] > [Design Spectrum] > 마우스 오른쪽 버튼 클릭 > [Modify], [Delete]

▒ 상세설명


Name : 설계 스펙트럼의 이름을 입력합니다. Set : 설계기준을 선택합니다. KBC (2009) : 한국, 건축구조설계기준 2009 IBC2012(ASCE7-10) : 미국, International Building Code 2012 IBC2009(ASCE7-05) : 미국, International Building Code 2009 UBC (1997) : 미국, UBC 97 규준 Eurocode 1998:2004 : 유럽, 구조물의 내진설계 규준
<KBC 2009>

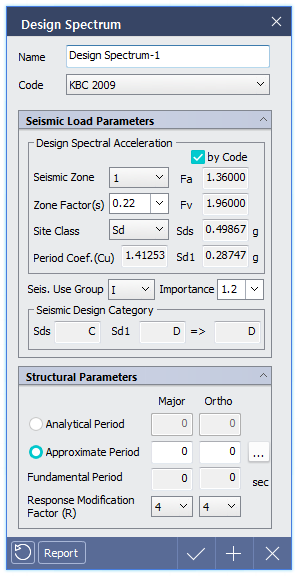

<KBC 2009 Design Spectrum 대화상자>	Seismic Load Parameters

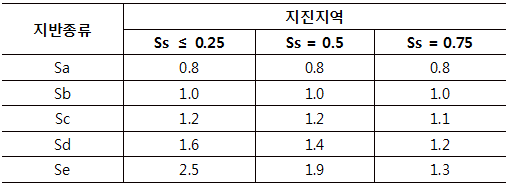

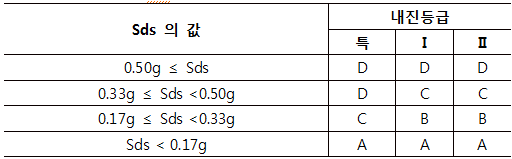

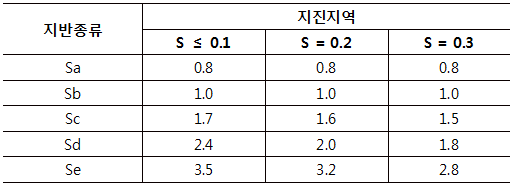

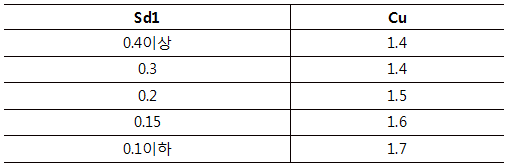

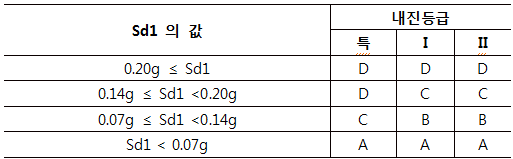

	Design Spectral Response Acceleration : 단주기 및 1초 주기펙트럼 가속도 산정을 위한 변수들을 입력합니다. Zone Factor (S) : 지역계수, 지진구역으로부터 아래 표를 이용하여 자동으로 산정됩니다. 상세 지진재해도를 이용하여 결정한 지역계수 S는 아래 표를 이용하여 결정한 값의 80% 이상이어야 합니다. Site Class : 지반의 종류 Period Coef. (Cu) : 주기 상한계수, Sd1의 값에 따라 다음 표를 이용하여 직선보간하여 자동으로 산정됩니다. Fa : 단주기 지반증폭계수(Acceleration-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정됩니다. 직접 입력할 경우에는 아래 표를 이용한 값의 80% 이상이어야 합니다. Ss = 2.5S, Ss의 중간값에 대해서는 직선보간합니다. Fv : 주기 1초의 지반증폭계수(Velocity-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정됩니다. 직접 입력할 경우에는 아래 표를 이용한 값의 80% 이상이어야 합니다. S의 중간값에 대해서는 직선보간합니다. Sds : 단주기 설계스펙트럼 가속도 (design spectral response acceleration at short periods). 지역계수와 지반증폭계수로부터 자동으로 산정됩니다. Sds = (2/3) x S x 2.5 x Fa Sd1 : 주기 1초의 설계스펙트럼 가속도(design spectral response acceleration at 1-sec period). 지역계수와 지반증폭계수로부터 자동으로 산정됩니다. Sd1 = (2/3) x S x Fv Seis. Use Group : 내진등급 Importance Factor : 중요도 계수. 내진등급에 자동으로 설정됩니다. Seis. Design Category : 내진설계범주. 단주기 설계 스펙트럼 가속도(Sds), 주기 1초 설계스펙트럼 가속도(Sd1), 내진등급에 따라 단주기 및 주기1초에서의 내진설계범주가 각각 자동으로 산정됩니다. 최종적인 내진설계범주는 단주기 및 주기 1초에서의 설계스펙트럼에 따른 내진설계범주 중 불리한 값을 취합니다. 단주기 설계스펙트럼가속도(Sds)에 따른 내진설계범주 주기 1초에서 설계스펙트럼가속도(Sd1)에 따른 내진설계범주 Fundamental Period : 기본주기 Response Modification Factor (R) : 반응수정계수
	Structural Parameters

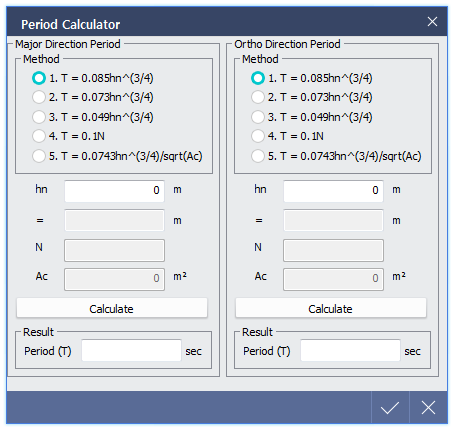

	구조물의 특성을 정의하는 변수를 입력합니다. 고유주기 산정 Analytical Period : 고유치해석에 의한 구조물의 고유주기를 직접 입력합니다. Approximate Period : 규준의 주기산정식에 의한 구조물의 고유주기를 입력합니다. 버튼을 눌러 구조물의 종류에 따른 약산식을 선택합니다. <약산식을 통한 구조물의 고유주기 산정> hn : 건물의 높이 N : 건물의 층수 Ac : 철근콘크리트 전단벽구조일 경우 1층에서 지진하중 방향에 평행한 전단벽의 전단 단면적과 전단벽의 길이로부터 구해지는 값 Calculate버튼을 누르면 약산식에 의한 구조물의 고유주기가 산정됩니다. 주기는 약산식에 의해 산정하거나, 해석적인 방법으로 구하여 직접 지정할 수 있습니다. 다만, 해석석적인 방법에 의할 경우에는 약산식에 의한 기본진동주기에 주기 상한계수를 곱한 값을 초과할 수 없으며, midas Plant에서는 해석에 의한 고유주기와 약산식에 의한 주기를 동시에 입력할 경우, 기준에 맞는 값으로 최종 선택하여 Fundamental Period로 사용합니다.
<IBC2012(ASCE7-10), IBC2009(ASCE7-05)>

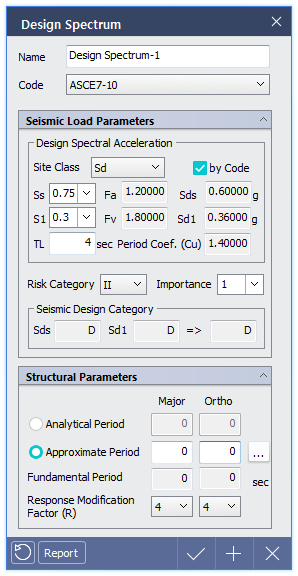

<ASCE7-10 Design Spectrum 대화상자>	Seismic Load Parameters
	Design Spectral Response Acceleration : 단주기 및 1초 주기펙트럼 가속도 산정을 위한 변수들을 입력합니다. Site Class : 지반구분 Ss : 단주기 최대지진스펙트럼가속도 계수 S1 : 1초 주기 최대지진스펙트럼가속도 Fa : 단주기 지반증폭계수. 지반종류와SS에 의해 자동 계산. Fv : 1초 주기 지반증폭계수. 지반종류와 S1에 의해 자동 계산. Sds : 단주기 설계스펙트럼 가속도. 지반종류와 SS, Fa에 의해 자동 계산. *Sds = (2/3)Sms , Sms = Fa Ss* Sd1 : 1초 주기 설계스펙트럼 가속도 *Sd1 = (2/3)Sm1, Sm1 = Fv S1* Period Coef. (Cu) : 주기 상한계수. Sd1의 값에 따라 자동 계산 TL : 장주기 전환 주기 Risk Category : 건물 위험도 Importance : 중요도 계수. Risk Category에 따라 자동 설정. Seis. Design Category : 내진 설계 범주. Sds 와 Sd1 에 따라 자동 계산
	Structural Parameters
	구조물의 특성을 정의하는 변수를 입력합니다. 세부 내용은 KBC 2009와 동일합니다.
<UBC (1997)>

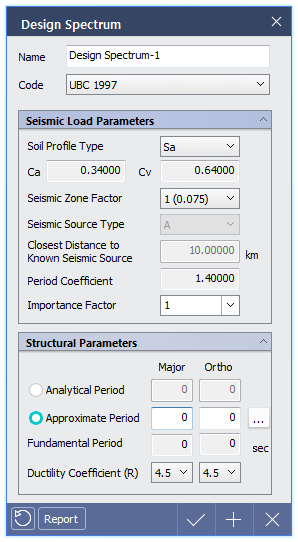

<UBC 1997 Design Spectrum 대화상자>	Seismic Load Parameters
	Soil Profile Type : 지반종별형식 Seismic Zone Factor : 지역계수 Seismic Source Type : 진원의 종류 Closest Distance to Known Seismic Source : 확인된 진앙까지의 거리 Importance Factor : 중요도계수
	Structural Parameters
	구조물의 특성을 정의하는 변수를 입력합니다. 세부 내용은 KBC 2009와 동일합니다. Ductility Coefficient (R) : 연성계수
<EN 1998:2004>

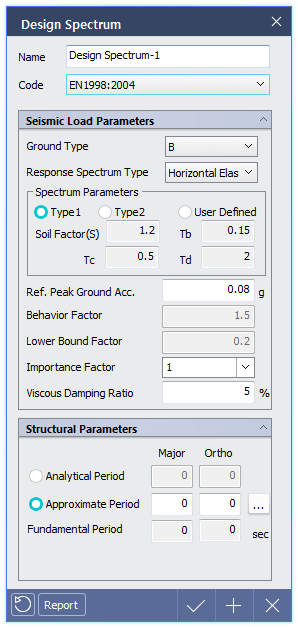

<EN1998:2001 Design Spectrum 대화상자>	Seismic Load Parameters
	Ground Type : 지반 유형 (A, B, C, D, E, S1, S2) Soil Factor (S) : 지반계수 (범위 S > 0) Tb : 스펙트럼 가속도 일정구간의 하한 주기 Tc : 스펙트럼 가속도 일정구간의 상한 주기 Td : 스펙트럼 변위 일정 응답 구간의 시작 주기 Ref. Peak Ground Acc. (AgR) : 기준 최대 지반 가속도 (범위 AgR > 0) Behavior factor (q) : 거동 계수 (범위 q> 0) Lower bound factor (b) : 설계 스펙트럼의 하한 경계 계수 (범위 b> 0) Importance Factor (I) : 중요도 계수 (범위 I > 0) Viscous Damping Ratio : 구조물의 감쇠비 (점성감쇠)
	Structural Parameters
	Fundamental Period : 기본주기를 직접 입력하거나 버튼을 눌러 기준에서 제시하는 간략식을 사용합니다.
