Loading Point

Body의 Point(점 형상)를 선택하여 장비나 원하는 Point 하중 등의 하중 재하점을 정의합니다.
Loading Point 기능은 무수히 많은 Point 하중을 줄거나 어떠한 임의의 위치에 하중을 쉽게 재하할 수 있는 기능으로써 Pipe Rack과 같은 구조물의 장비하중을 Point Load로 입력 할 때 유효한 기능입니다. Loading Point 기능을 활용하시기 위해 유의할 사항은 선행작업으로 하중을 입력하고자 하는 위치에 Body Point를 생성하셔야 하겠습니다

▒ 기능실행

Blue_Square.gif신규

 메인 메뉴 [Load] 탭 > [Specific] 패널 > [Loading Table] > [Loading Point]

 워크 트리 [Analysis] 탭 >[ Loading Tool] > 마우스 오른쪽 버튼 클릭 > [Add Loading Point]

Blue_Square.gif삭제

 워크 트리 [Analysis] 탭 > [Loading Tool] > [Loading Point] > 마우스 오른쪽 버튼 클릭 > [Modify], [Delete]







▒ 상세설명

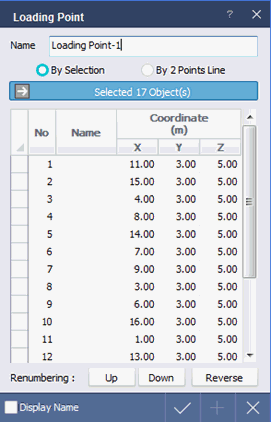

< Loading Point 대화상자 >

Loading Point 기능은 Body로 모델링된 Point에 일련의 번호를 부과하여 하중 변경 시 빠르고 쉽게 편집할 수 있습니다.

NOTE.png Point Body 생성하기

  [Body] 탭 > [Sketches] 카테고리 > Point

Point Body를 선택한 후 Apply.png 버튼을 누르면 고유 번호가 생성됩니다.



 NOTE.pngPoint Body 선택방법

Blue_Square.gifBy Selection : Point Body를 마우스로 드래그 하여 선택합니다.

Blue_Square.gifBy 2 Points Line : 일직선상에 나열된 점들의 시작과 끝점을 선택합니다.






선택된 점들은 일련의 번호가 부과되며Coordinate 행에서 해당 점의 좌표를 확인할 수 있습니다.

생성된 번호는 여러 가지 방법으로 편집이 가능합니다.



Blue_Square.gifRenumbering

Black_Square.gifUp : 선택한 Cell의 번호를 -1만큼 이동합니다.

Black_Square.gifDown : 선택한 Cell의 번호를 +1만큼 이동합니다.

Black_Square.gifReverse : 선택한 Cell을 전체 역전 합니다.

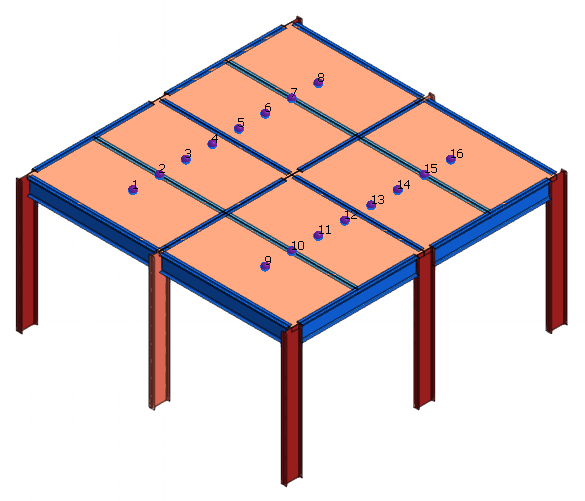

Black_Square.gifDisplay Name : 모델뷰 상에서 Point 번호를 확인할 수 있습니다.
