Create Tracing File

midas Drawing에서 Plant Building Package로 불러오기 위해 작업한 Tracing File을 불러올 수 있도록 하는 기능입니다..



▒ 기능실행

Blue_Square.gif메인 메뉴 [Structure] 탭 > [Tracing/Grid] 패널 > [Create Tracing File]



▒ 상세설명

Blue_Square.gifCreate Tracing File 기능을 실행하여 호출되는 창에서 원하는 CAD Tracing파일을 선택한 후 "Open"버튼을 눌러 불러옵니다.

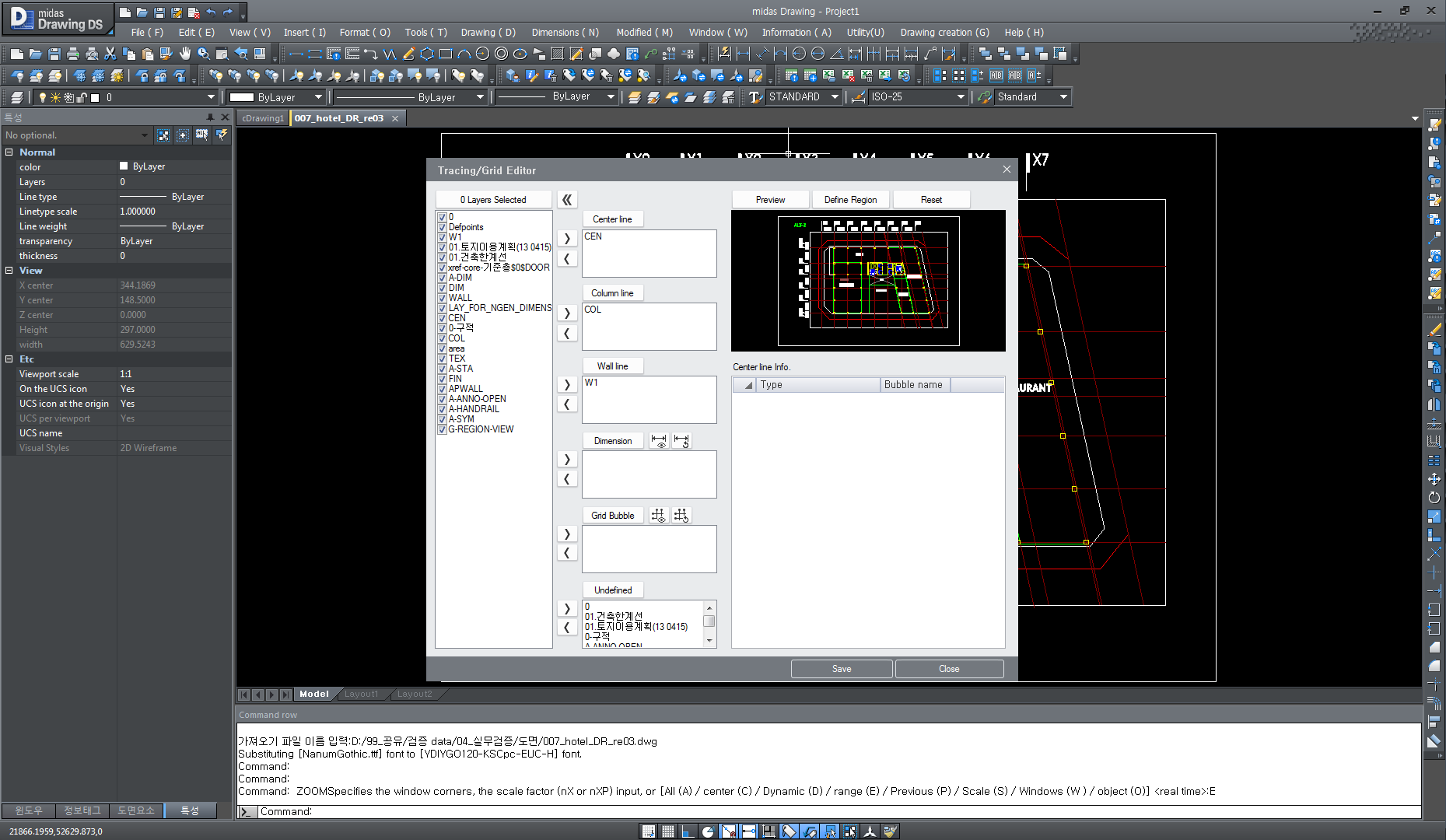

Blue_Square.gifCAD파일이 midas Drawing에서 실행이 되고 Tracing/Grid Editor에서 Tracing도면에 대해서 설정할 수 있습니다.
