메인 메뉴 [Model] 탭 > [Template Wizard] 카테고리 > [Superstructure] 패널 > [Piperack]

< Piperack Wizard 대화상자 - Column Arrangement >

Member Set : 부재 세트를 선택합니다. 버튼을 클릭하여

   "Member Set” 대화상자를 호출할 수 있습니다.

Insert Point : 자동생성 되는 파이프랙 구조물이 삽입되는 좌표를

   입력합니다. 버튼을 클릭하면 뷰에서 클릭한 임의 위치의 좌표를

   자동으로 입력할 수 있습니다. 뷰의 임의 위치 선택 시, 현재의 설정에

   따른 스냅을 활용할 수도 있습니다.

No. of Group : 생성할 전체 파이프랙 구조물에서의 그룹 개수를

   입력합니다. 본기능에서의 그룹은 동일한 방향으로 생성되는 구간을

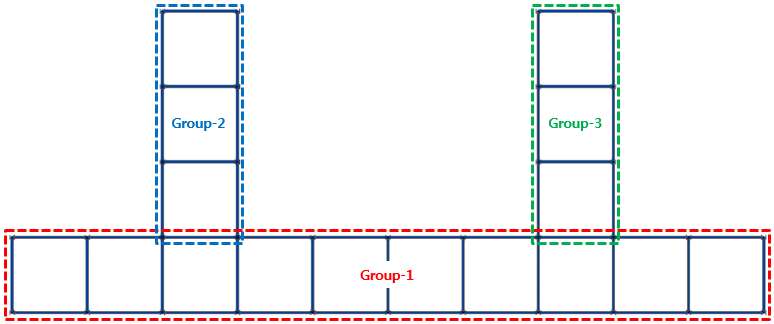

   의미하므로, 예를 들어 아래와 같은 파이프랙 구조물일 경우, 그룹의

   개수는 최소 3개로 설정을 해야합니다.

: 모델 정보를 입력하고자 하는 그룹을 선택합니다.

: 현재의 설정 상태에 따라 생성되는 구조물을 뷰에서

                확인하고자 할 경우에 클릭합니다.

Column Arrangement

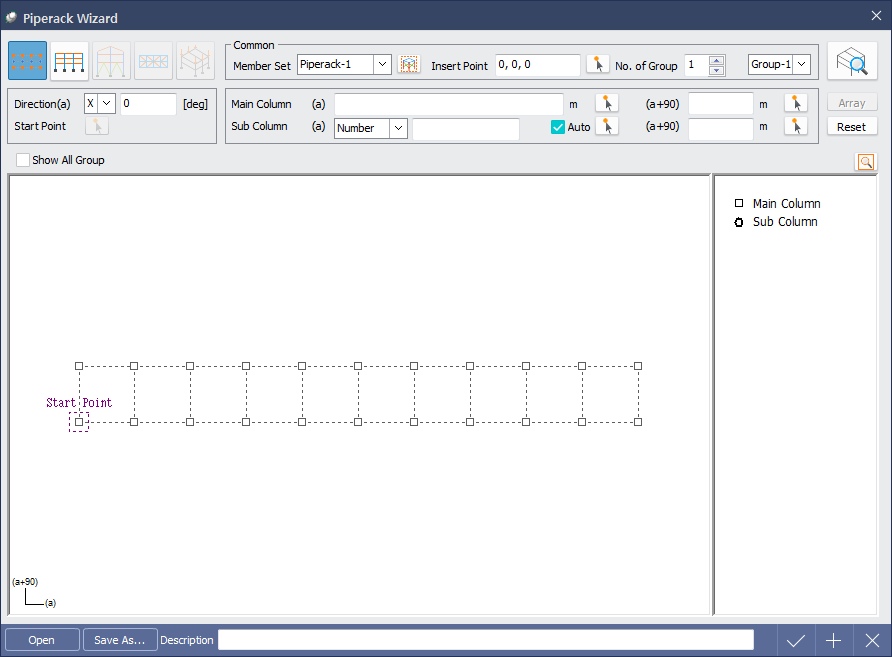

< Piperack Wizard 대화상자 - Column Arrangement >

기둥열을 배열합니다.

Direction : 기둥열의 배열 방향을 선택합니다.

Start Point : 현재 선택한 그룹의 기둥열 배열 시작 위치를 설정합니다.

   Group-1의 Start Point는 항상 좌측 하단의 메인기둥점이며, Group-1 이

   아닌 그룹을 선택한 경우에만 버튼이 활성화 되어 시작 위치를 설정할 수

   있습니다.

  동작 : 버튼을 클릭한 후에 하단의 가이드뷰에서 기둥점을 클릭

Main Column : 메인기둥점을 배열합니다.

  (a) : Direction에서 설정한 방향(종방향)으로의 기둥점을 배열합니다.

  (a+90) : Direction에서 설정한 방향으로부터 (+)90도 방향(횡방향)으로의

     기둥점을 배열합니다.

Sub Column : 서브기둥점을 배열합니다.

  (a) : Direction에서 설정한 방향(종방향)으로의 기둥점을 배열합니다.

  (a+90) : Direction에서 설정한 방향으로부터 (+)90도 방향(횡방향)으로의

     기둥점을 배열합니다.

Array : Main Column에 입력한 정보에 따라 메인기둥점을 배열합니다.

Reset : 배열되어 있는 기둥열을 초기화합니다.

배열 정보를 입력한 후에 Array 버튼을 클릭하여 일괄 배열하면 버튼이

활성화 됩니다. 버튼을 클릭한 후에 하단의 가이드뷰에서 점선을 선택하

면, 해당 구간에 입력한 정보에 따른 기둥점을 추가로 배열할 수 있습니다.

Sub Column의 (a)에서 Auto 옵션을 체크한 후에 버튼을 클릭하여 하단

가이드뷰의 점선을 선택하면, 선택한 점선과 동일한 구간인 횡방향의 다른

점선에 서브기둥점이 자동으로 배열됩니다.

Elevation

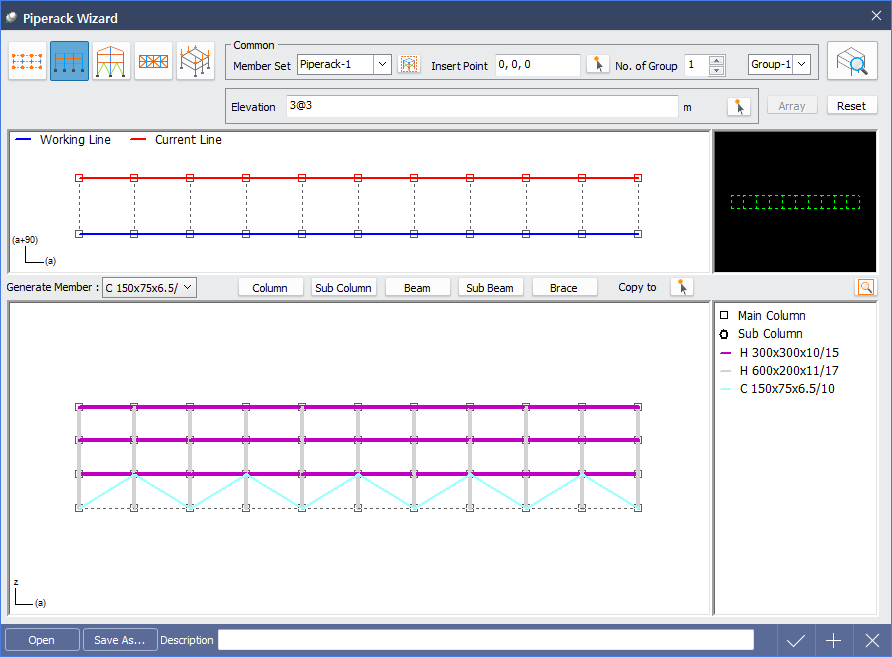

< Piperack Wizard 대화상자 - Elevation >

파이프랙 구조물을 입면으로 보는 상태에서 레벨 정보를 입력하고 생성된

가이드 선을 활용하여 부재를 배치합니다.

Elevation : 레벨 정보를 입력합니다.

Array : Elevation에 입력한 레벨 정보에 따라 가이드 선을 생성합니다.

Reset : 레벨 정보에 따라 생성된 가이드 선을 초기화합니다.

Generate Member : 부재에 할당할 단면을 선택합니다.

Column : 기둥 부재를 배치합니다. 메인기둥점 위치에 생성된 수직방향

   가이드 선을 선택하여 배치할 수 있습니다.

Sub Column : 서브기둥 부재를 배치합니다. 서브기둥점 위치에 생성된

   수직방향 가이드 선을 선택하여 배치할 수 있습니다.

Beam : 보 부재를 배치합니다. 수평방향 가이드 선을 선택하여 배치할 수

   있습니다.

Sub Beam : 서브보 부재를 배치합니다. 수평방향 가이드 선을 선택하여

   배치할 수 있습니다.

Brace : 브레이스 부재를 배치합니다. 가이드 선의 교차점을 연속으로

   클릭하여 배치할 수 있습니다.

Copy to : 현재 작업중인 구간(Current Line)의 부재 배치 상태를 다른

   구간(Working Line)으로 복사합니다. 버튼을 클릭한 후에 Working Line을

   선택하여 복사할 수 있습니다.

Section

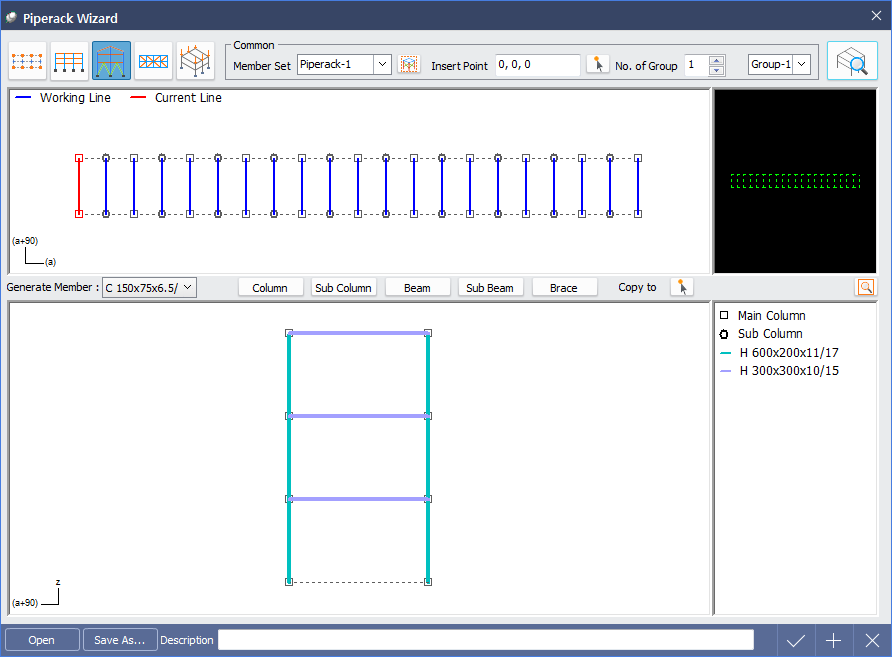

< < Piperack Wizard 대화상자 - Section >

파이프랙 구조물을 단면으로 보는 상태에서 생성된 가이드 선을 활용하여

부재를 배치합니다.

Generate Member : 부재에 할당할 단면을 선택합니다.

Column : 기둥 부재를 배치합니다. 메인기둥점 위치에 생성된 수직방향

   가이드 선을 선택하여 배치할 수 있습니다.

Sub Column : 서브기둥 부재를 배치합니다. 서브기둥점 위치에 생성된

   수직방향 가이드 선을 선택하여 배치할 수 있습니다.

Beam : 보 부재를 배치합니다. 수평방향 가이드 선을 선택하여 배치할 수

   있습니다.

Sub Beam : 서브보 부재를 배치합니다. 수평방향 가이드 선을 선택하여

   배치할 수 있습니다.

Brace : 브레이스 부재를 배치합니다. 가이드 선의 교차점을 연속으로

   클릭하여 배치할 수 있습니다.

Copy to : 현재 작업중인 구간(Current Line)의 부재 배치 상태를 다른

   구간(Working Line)으로 복사합니다. 버튼을 클릭한 후에 Working Line을

   선택하여 복사할 수 있습니다.

Floor

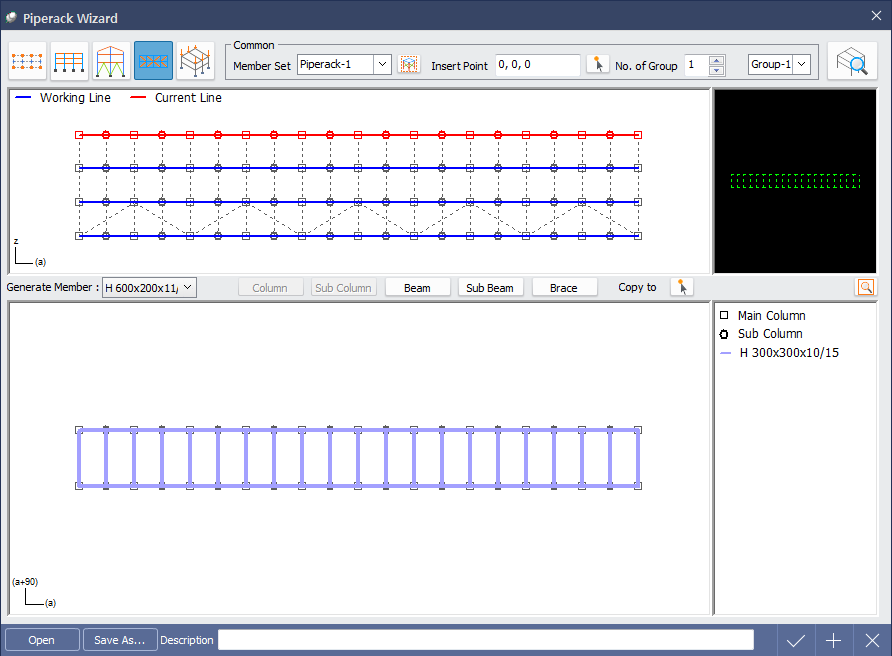

< Piperack Wizard 대화상자 - Floor >

파이프랙 구조물을 평면으로 보는 상태에서 생성된 가이드 선을 활용하여

부재를 배치합니다.

Floor 탭에서는 Beam, Sub Beam, Brace 부재만 배치할 수 있습니다.

Generate Member : 부재에 할당할 단면을 선택합니다.

Column : 기둥 부재를 배치합니다. 메인기둥점 위치에 생성된 수직방향

   가이드 선을 선택하여 배치할 수 있습니다.

Sub Column : 서브기둥 부재를 배치합니다. 서브기둥점 위치에 생성된

   수직방향 가이드 선을 선택하여 배치할 수 있습니다.

Beam : 보 부재를 배치합니다. 수평방향 가이드 선을 선택하여 배치할 수

   있습니다.

Sub Beam : 서브보 부재를 배치합니다. 수평방향 가이드 선을 선택하여

   배치할 수 있습니다.

Brace : 브레이스 부재를 배치합니다. 가이드 선의 교차점을 연속으로

   클릭하여 배치할 수 있습니다.

Copy to : 현재 작업중인 구간(Current Line)의 부재 배치 상태를 다른

   구간(Working Line)으로 복사합니다. 버튼을 클릭한 후에 Working Line을

   선택하여 복사할 수 있습니다.

Additional Option

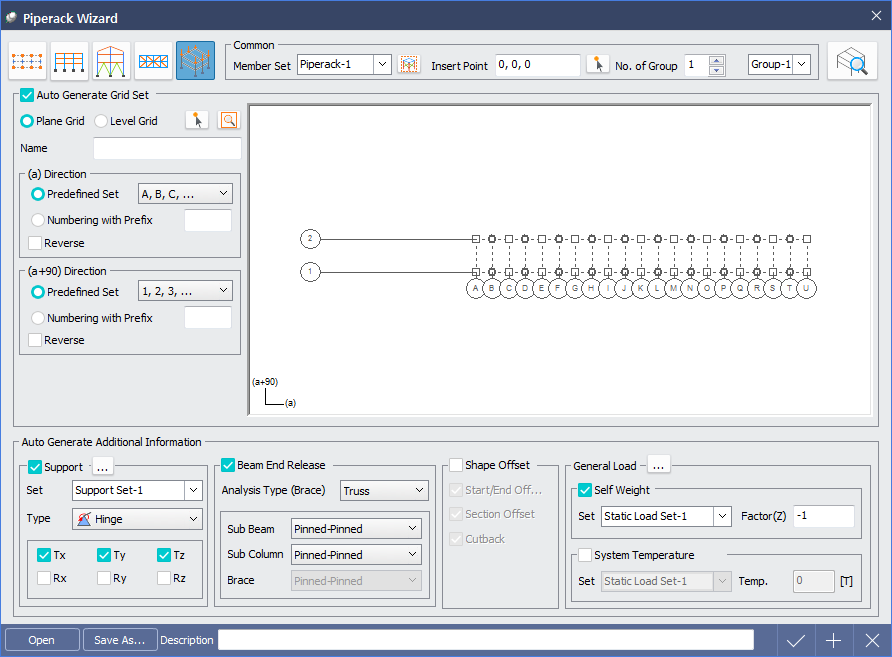

< Piperack Wizard 대화상자 - Additional Option >

파이프랙 구조물 자동 생성 시 부가적으로 생성할 정보를 입력합니다.

Auto Generate Grid Set : 그리드 세트를 자동으로 생성할 경우

  체크합니다

Auto Generate Additional Information

  Support : 자유도 구속조건을 자동으로 생성할 경우 체크합니다.

  Beam End Release : 시종점의 접합조건을 자동으로 생성할 경우

     체크합니다.

Shape Offset : 시공형상 모델을 자동으로 생성할 경우 체크합니다.

General Load > Self Weight : 자중을 자동으로 생성할 경우

  체크합니다.

General Load > System Temperature : 전체 부재의 증감온도를

  자동으로 생성할 경우 체크합니다.
