Frameworks
midas Civil에서는 Windows 환경에 가장 최적화된 편리한 작업 환경을 제공할 수 있도록 다양한 메뉴 시스템, 작업화면과 함께 Tree Menu, Task Pane등의 작업 보조 윈도우, 사용자가 직접 구성할 수 있는 편리한 Toolbar 등을 제공합니다.
Model Window
midas Civil 의 다양한 GUI 기능을 이용하여 모델링, 후처리 작업 등을 수행하는 작업 윈도우입니다.
모델 윈도우는 동시에 여러 개의 윈도우를 화면에 나타낼 수 있으며, 각 윈도우는 독립적으로 운용되기 때문에 각각 다른 사용자 좌표계를 부여하여 모델링 작업이 가능합니다. 또한, 각 윈도우는 동일 데이터베이스로부터 자료를 제공받기 때문에 한 윈도우에서 작업한 내용이 다른 윈도우로 동시에 반영됩니다.
프로그램을 실행하면 Start Page(초기화면)가 MIDAS 홈페이지(www.MidasUser.com)로 연결됩니다.
Main Menu
midas Civil 의 운용에 필요한 모든 기능의 지시명령어와 단축키를 내장하고 있습니다.
Tree Menu
모델의 입력에서부터 해석, 설계에 이르는 일련의 과정을 계층구조로 체계화하여 숙련자 뿐만 아니라 초보자도 오류없이 효과적인 작업을 수행할 수 있도록 필요한 절차를 안내하고 각종 관련 대화상자를 호출합니다.
Toolbar
midas Civil 은 사용빈도가 높은 기능을 신속하게 호출할 수 있도록 각 기능별로 축약 형상화한 Icon Menu를 제공합니다. 특히 유사목적의 Icon들을 탭(Tab)별로 그룹화하여 제공하므로 원하는 Icon Menu를 쉽게 찾아서 사용할 수 있습니다.
Task Pane
해석 케이스 별로 작업 순서 및 필수 입력 사항, 선택적 입력 사항 등을 Tree상에 표시함으로써 간단히 해석 데이터를 작성하는 기능입니다.
Task Pane은 고급해석기능에 대한 작업 순서와 입력사항에 대한 설명을 첨부하여 사용자들이 보다 쉽게 작업을 수행할 수 있도록 구성되어 있습니다.
보다 자세한 사항은 GUI Information > Task Pane 항목을 참조하시기 바랍니다.
Context Menu
Model Window 또는 Works Tree에서 간단히 마우스 오른쪽 버튼을 클릭하면 사용자의 작업 상황, 선택 대상, 클릭 위치에 따라 관련된 기능이나 자주 사용될 수 있는 기능을 자동으로 발췌하여 제공하는 메뉴 시스템입니다.
Table Window
각종 입력 데이터와 해석 결과를 MS-Excel과 유사한 Spread Sheet 형식으로 테이블화한 윈도우입니다.
Table Window에서는 다양한 종류의 데이터 편집, 추가 입력과 검색 및 정리 기능은 물론이고 자체적인 그래프 작성 기능까지 제공되며, MS-Excel을 포함한 상용 데이터베이스 프로그램과의 데이터 호환이 가능합니다.
Message Window
모델링 및 해석 과정에서 유용한 각종 정보와 경고 또는 오류 메시지 등이 출력됩니다.
Command Line
Command 기능을 실행하기 위하여 Command Key 를 입력하는 Line입니다.
보다 자세한 사항은 GUI Information > Command Line 을 참조하시기 바랍니다.
Status Bar
작업의 효율을 높이기 위하여 각종 좌표계 관련사항과 단위계 변경기능, Select Filtering 기능, 요소 스냅상태 조정기능 등을 제공합니다.

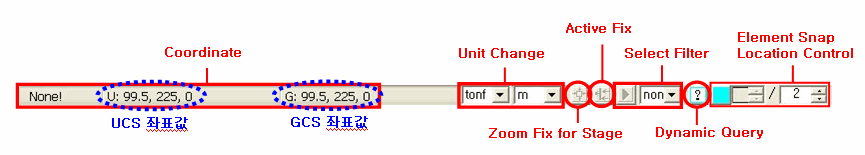

< Status Bar >
Coordinate : 현재 Model Window 위치하고 있는 마우스의 위치를 좌표값으로 나타내는 기능
Unit Change : 단위계를 지정하거나 현재 설정되어 있는 단위계를 변경할 때 사용하는 기능
.jpg)
Zoom Fix for Stage
: 시공단계 해석시 Model View에서 보이는 형상을 Full모델에 대하여 고정시킨 상태에서 각 시공단계별 모델을 활성화시키는
기능
Active Fix : Model
View를 활성화 된 요소에 고정시킨 상태에서 각 시공단계별 결과를 볼 수 있는 기능
Active Fix기능은 시공단계 해석완료 후에 활성화 된다.
Select Filter : 선형요소에 대하여 Graphic Selection 기능을 수행할 경우에 Giobal 좌표축과 일치하는 성분만을 선택하는 기능
1. Select Filter에서 원하는 항목을 선택한 후
2. Graphic Selection 기능(Single, Window, Polygon, Intersect Line, Plane, Volume, All)을 이용하여 Select 또는 Unselect를 수행하면
3. 대상으로 지정된 선형요소 중 Filter의 조건과 일치되는 선형요소가 선택 또는 선택해제
판형요소나 입체요소는 Filter와 무관하게 선택 또는 선택해제 된다.
사용 가능한 Filter의 종류는 다음과 같다.
none: Filter를 적용하지 않음
x: 전체좌표계(사용자좌표계) x축과 평행한 선형요소
y: 전체좌표계(사용자좌표계) y축과 평행한 선형요소
z: 전체좌표계(사용자좌표계) z축과 평행한 선형요소
xy: 전체좌표계(사용자좌표계) x-y 평면과 평행한 선형요소
yz: 전체좌표계(사용자좌표계) y-z 평면과 평행한 선형요소
xz: 전체좌표계(사용자좌표계) x-z 평면과 평행한 선형요소
Specified Selection(Select Identity-Nodes,
Select Identity-Elements, Group Selection, Select Previous, Select Recent
Entities) 기능을 사용하면, 대상을 선택할 때 Filter가 작동되지 않는다. 이 경우에는, 먼저 대상을 지정한 후 Status
Bar의 Filtering 버튼(
)을 클릭하여야 Filter조건에 부합된 요소들을 선택할 수 있다.
Dynamic Query : Model Window 상에서 마우스를 Node 와 Element 상에 위치시키면 해당 절점정보와 요소정보를 Label 형태로 보여주는 기능
Element Snap : Element Snap Location Control : 요소당 Snap위치를 조정하는 기능
예를 들어 요소를 3등분한 위치를 Snap하고자 할 경우에는 1/3을 설정합니다. 이 기능은 이미 입력된 선요소의 임의 위치에 새로운 선요소를 연결할 때 대단히 효과적으로 사용됩니다.
Tree Menu, Task Pane, Message Window는 마우스 드래깅으로 프로그램 상의 임의 위치에 둘 수 있으며(Floating기능), Hidden 여부는 자동 숨기기 기능(Auto Hide)과 숨기기 기능(Hide)으로 지정할 수 있습니다.
