Toolbar

Tool Bar

기능

midas Civil은 사용 빈도가 높은 기능을 신속하게 호출할 수 있도록 각 기능을 형상화한 Icon Menu를 제공합니다.

midas Civil의 Toolbar는 쉽게 원하는 Icon Menu를 찾아서 사용할 수 있도록 유사목적의 Icon Menu들이 탭별로 그룹화되어 있습니다.(Tabbed Toolbar)

Toolbar의 Icon에 대한 기능이 궁금할 때에는 마우스 커서를 해당 Icon 상에 위치시키면 해당 Icon에 대한 설명이 툴팁으로 나타납니다.

midas Civil에서는 사용자가 자유롭게 Toolbar를 Customizing할 수 있습니다.

사용

midas Civil의 Toolbar 중 가장 중요하고 특징적인 것은 Main Component, Sub Component Toolbar 입니다.

midas Civil의 Toolbar체계는 최하위 개념으로 각각의 기능을 나타내는 Icon Menu와 상위개념으로 유사목적의 Icon Menu들이 탭별로 그룹화된 Tabbed Toolbar로 이루어져 있습니다. 상위개념의 Tabbed Toolbar를 Main과 Sub의 2개 그룹으로 표현한 것이 Main/Sub Component Toolbar입니다.

Main/Sub Component Toolbar는 Toolbar 위치에서 오른쪽 마우스를 클릭한 후, 필요한 기능을 선택하여 호출합니다.

Toolbar의 호출

Main Component

Sub Component

Main Component, Sub Component Toolbar 기능은 초보자도 쉽게 원하는 Icon Menu에 접근할 수 있도록 Tabbed Toolbar 형식을 이용하여 기능별로 그룹화되어 있습니다. Main Component에는 View와 그래픽 관련 Icon이 그룹화 되어 있고, Sub Component에는 전처리 단계에서 사용되는 Wizard, Node, Element, Property, BC/Mass 등의 모델링 관련 Icon과 하중입력과 관련된 Load Icon Menu, 그리고 후처리 단계에서 사용되는 Result Icon Menu 등이 기능별로 그룹화 되어 있습니다.

Main Component Toolbar의 Frequently Used Toolbar는 사용자가 자주 사용하는 기능을 자유롭게 배치할 수 있기 때문에 구현하고자 하는 기능에 신속하고 정확하게 접근할 수 있습니다. 또한, 개수의 제한을 받지 않기 때문에 사용자가 원하는 모든 기능을 포함시킬 수 있습니다.

각 기능은 사용자의 선호에 따라 자유롭게 이동 및 복사하여 배치할 수 있습니다. Tools > Customize > Customize의 Customize창을 활성화 한 상태에서 각 기능을 드래그하여 원하는 위치로 이동할 수 있으며, Ctrl키를 누른 상태로 Icon Menu를 드래그하여 원하는 위치에 복사할 수 있습니다.

Icon Menu Customizing

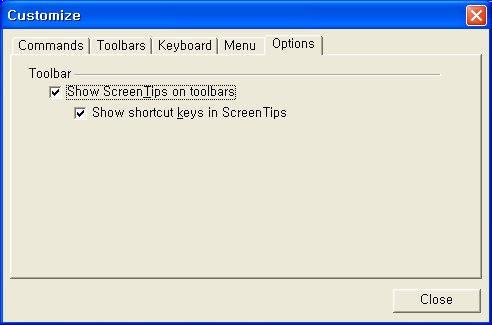

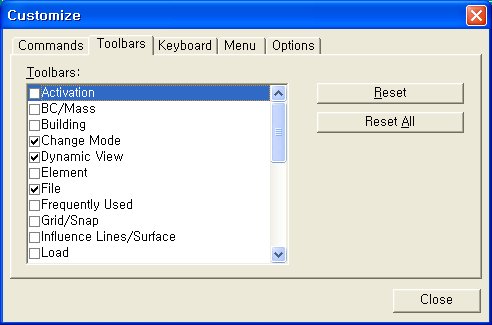

Main/Sub Component Toolbar 의 개별탭의 구성, 표시/비표시 등의 작업은 Tools > Customize > Customize에서 수행할 수 있습니다.

Commands 탭

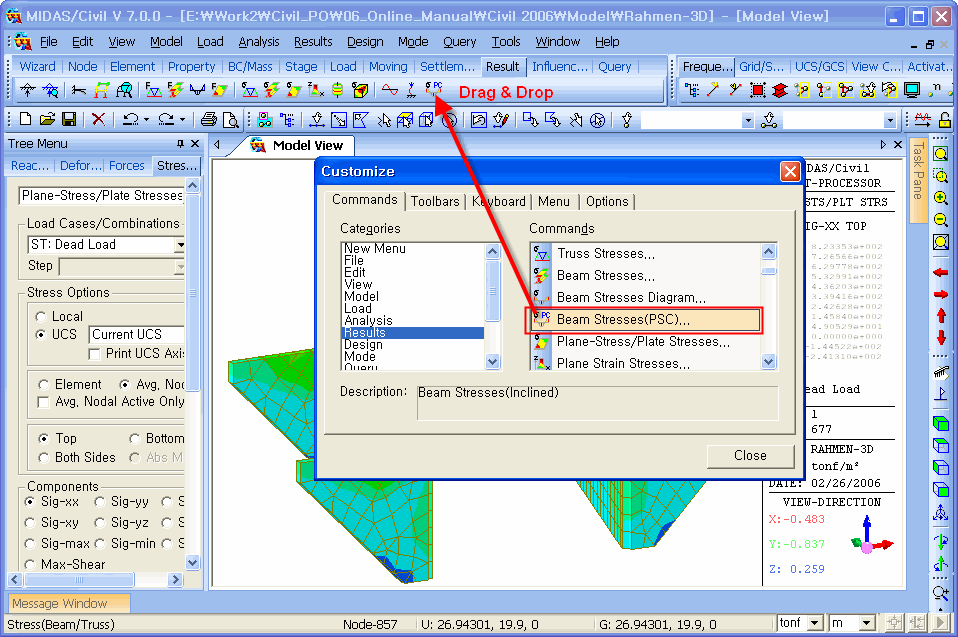

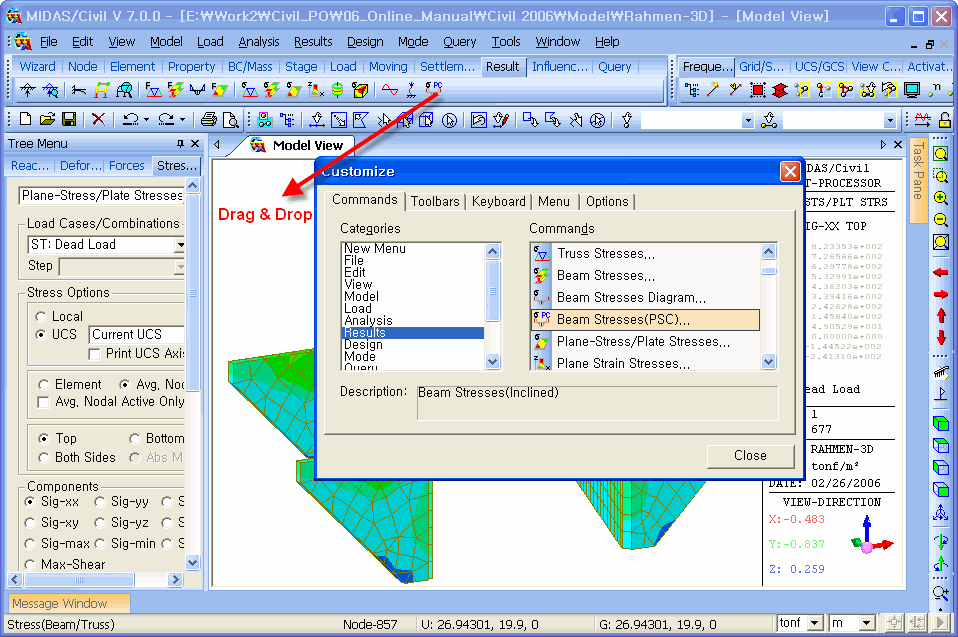

우측의 Commands 목록에서 원하는 명령을 마우스 드래그로 프로그램의 특정 Toolbar로 이동시켜서 해당 Toolbar에 명령을 추가시킬 수 있습니다. 또한, 프로그램의 Toolbar에서 불필요한 명령을 마우스 드래그로 Toolbar의 밖으로 꺼내어 Toolbar에서 명령을 제외시킬 수도 있습니다.
