Shrink Elements

• 기능

모델링 된 요소의 크기를 일정 비율만큼 축소하여 화면에 나타냅니다. 축소비율은 Display Option 기능을 통하여 조정가능합니다.

이 기능은 요소와 절점의 연결상태를 확인하는데 유용합니다.

• 호출

Main Menu에서 View > Shrink Elements

Icon Menu에서 Shrink 클릭

단축키 : [Ctrl]+K


이 모델도는 Shrink, Perspective, Hidden 등의 모델형상 표현기능을 이용하여 나타낸 것이다. 모델형상 표현기능에 대한 Factor, Scale 조정 및 두께의 반영여부 등은 Display Option  기능에서 이루어진다.

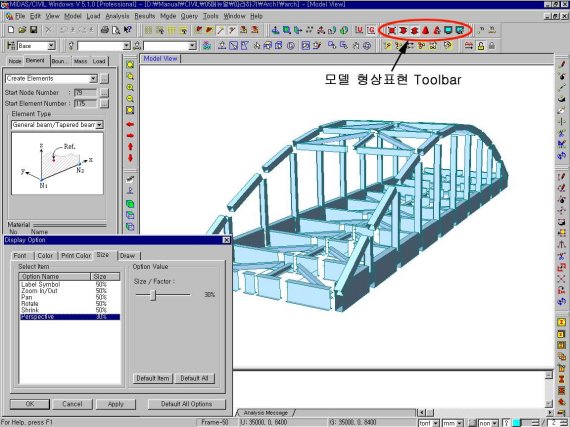

<그림 1> Arch Bridge : Shrink, Perspective, Hidden 보기
