Cable
Stayed Bridge Wizard
Cable Stayed Bridge Wizard 기능을 이용하여 다음과 같은
사장교의 2차원 모델을 자동생성합니다.
- 대칭 및 비대칭 사장교
- 트러스 및 박스 보강형
- 보강형의 종단선형을 고려
Main
Menu 에서 Model > Structure
Wizard > Cable Stayed Bridge
Tree
Menu의 Menu 탭에서
Geometry> Structure Wizard > Cable
Stayed Bridge

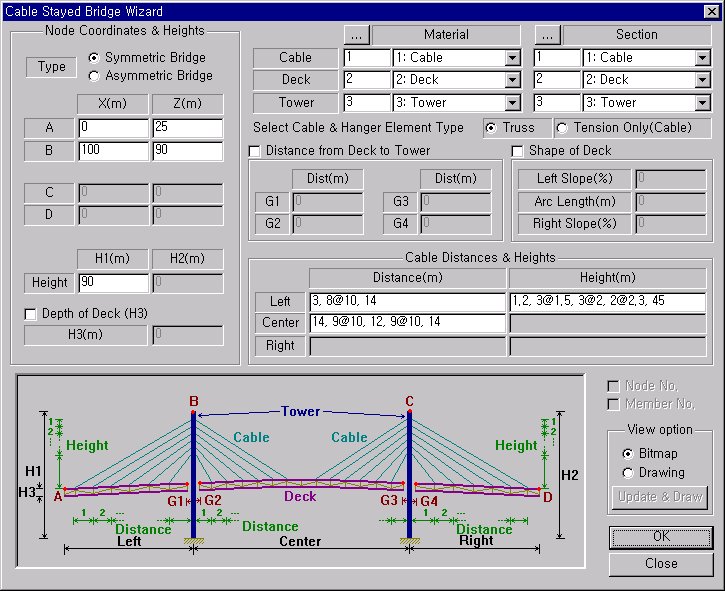

Cable Stayed Bridge Wizard 대화상자
Node Coordinates & Heights
사장교를 구성하는 기본적인 절점좌표를 입력합니다.
Type
사장교의 구조가 대칭성을 갖는지 여부를 입력
A
: 보강형 시작점의 위치
B :
왼쪽 주탑 상부의 위치
C :
오른쪽 주탑 상부의 위치
D : 보강형의 끝점
Height
: 주탑의 높이
H1
: 왼쪽 주탑의 높이
H2
: 오른쪽 주탑의 높이
Depth of Deck
트러스 구조로 구성된 보강형의 높이를 입력합니다.
높이가 입력되지 않을 경우에는 보강형을 보부재 하나로 모델링하고 높이가
입력된 경우에는 보강형을 상·하부의 보부재와 두 부재를 연결하는 트러스 부재로 모델링하게 됩니다.
Material, Section
Cable
: 케이블 부재에 적용되는 재질과 단면성질
Deck
: 보강형 부재에 적용되는 재질과 단면성질
Tower
: 주탑 부재에 적용되는 재질과 단면성질
Select
Cable & Hanger Element Type : 케이블과 행어부재에 적용되는 부재 종류 지정
Truss
: 트러스 요소
Tension
Only(Cable) : 등가 트러스요소(선형해석시), 탄성 현수선요소(비선형해석시)
Note
Tension Only(Cable) 요소를 선택하면, 선형해석을 수행할 때는 케이블이 등가 트러스요소가 되고 비선형 해석을 수행할
때는 자동으로 탄성 현수선요소로 지정된다.
Distance from Deck to Tower : 보강형과 주탑
사이의 거리
Shape of Deck
: 구배를 도입하기 위한 경사와 곡선장의 길이
Left Slope(%)
: 곡선장과 접하는 왼쪽 차선의 경사구배
Arc Length(m)
: 곡선장의 길이
Note
중앙 경간에만 구배를 넣으려면 Arc Length에 (C-B)만큼의 길이를 입력한다.
전 경간에 구배를 넣으려면 Arc Length에 (D-A)보다 크거나 같은 길이를 입력한다.
Right Slope(%)
: 곡선장과 접하는 오른쪽 차선의 경사구배
Cable Distances & Heights
케이블 사이의 거리와 주탑에 위치하는 케이블의 높이를 입력합니다.
Left
: 왼쪽 측경간의 케이블 간격과 주탑에 위치하는 케이블의 높이
Center
: 중앙 경간의 케이블 간격
Right
: 오른쪽 측경간의 케이블 간격과 주탑에 위치하는 케이블의 높이
Node No. : 절점번호 표시
Member
No. : 부재번호 표시
View option
Bitmap
: 입력 데이터의 위치와 형태를 나타냅니다.
Drawing
: 입력된 데이터를 사용하여 전체 형상을 나타냅니다.
: Drawing을 선택시 활성화되며, 클릭하면
현재 입력된 데이터를 반영하여 전체 형상을 나타냅니다.
: 입력된 데이터를 사용하여 각 절점좌표와 요소 및 케이블의 초기장력을 계산하여
데이터를 생성하고 Wizard 창을 닫습니다.
:
입력된 데이터를 취소하고 Wizard 창을 닫습니다.
Note
대화상자에는 최근에 입력된 데이터가 Default로 입력되어 나타나고, 최초
실행시 Default로 입력되어 있는 값은 삼천포 대교의 대략적인 2차원 형상의 입력데이터이다.
