Plate

기능

Plate Wizard 기능을 이용하여 판요소(Plate Elements)로 구성된 사각형, 원형 또는 반원형의 판형구조를 자동 생성합니다.

호출

Main Menu에서 Model > Structure Wizard > Plate

Tree Menu의 Menu 탭에서 Geometry > Structure Wizard > Plate

단축키 : [Ctrl]+[Shift]+Z

입력

Input 대화상자

Input 탭

Type

생성할 판형구조의 형태(사각형, 원형 또는 반원형)를 선택합니다.

판형구조의 폭을 입력합니다.

판형구조의 높이를 입력합니다.

판형구조가 원형 또는 반원형인 경우, 반경을 입력합니다.

Show Dimensions

Wizard Window에 입력된 치수를 나타냅니다.

Material

사용할 재질을 입력합니다.

새로운 재질을 추가하거나 기존의 재질을 수정하려면 버튼을 이용합니다.

Thickness

사용할 두께를 입력합니다.

새로운 두께를 추가하거나 기존의 두께를 수정하려면 버튼을 이용합니다.

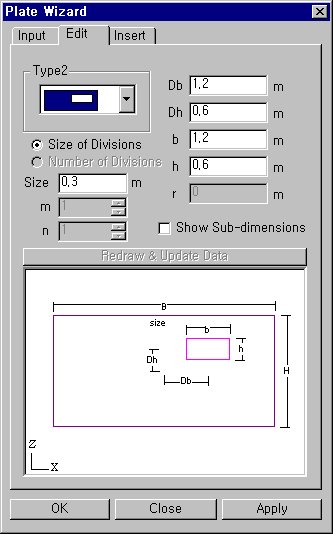

Edit 대화상자

Edit 탭

Type

생성할 판형구조 내부에 위치할 개구부의 형태(없음, 사각형 또는 원형)를 선택합니다.

Size of Divisions

판형구조의 분할간격을 입력합니다.

Number of Divisions

판형구조의 분할개수를 입력합니다.

분할개수는 내부에 개구부가 없을 경우에만 입력됩니다.

Size

생성할 판형요소의 최대크기(변의 길이)를 입력합니다.

m, n

판형구조가 사각형인 경우, 폭 분할개수(m)와 높이 분할개수(n)를 입력합니다. 판형구조가 원형 또는 반원형인 경우, 원주의 분할 개수(m)와 내부 분할 개수(n)를 입력합니다.

Db, Dh

생성할 판형구조의 중심과 개구부의 중심간 간격를 입력합니다.

폭방향 간격(Db), 높이방향 간격(Dh)을 입력합니다.

b, h

개구부가 사각형일 경우, 폭과 높이를 입력합니다.

개구부가 원형 또는 반원형일 경우, 반경을 입력합니다.

Show Sub-dimension

개구부의 치수를 나타냅니다.

Insert 대화상자

Insert 탭

Insert Point

생성된 판형구조의 기준점(Origin Point)이 위치할 기존 모델상의 위치좌표를 전체좌표계(사용자좌표계) 기준으로 입력합니다.

입력란을 한번 클릭한 후 작업 화면에서 기준점이 위치할 부분을 마우스로 클릭하여 원하는 좌표값의 입력을 대신할 수 있습니다.

Rotations

생성된 판형구조를 기존의 모델에 배치하기 위해 판형구조의 전체좌표계 X(Alpha), Y(Beta), Z(Gamma)축에 대한 회전배치각도를 입력합니다. 회전방향은 오른손 법칙을 따릅니다.

Merge Duplicate Nodes

기존 모델의 절점과 생성된 판형구조의 절점이 동일한 위치에 중복될 경우, 절점의 통합여부를 지정합니다.

: 절점의 통합여부를 결정할 이격거리를 설정합니다.

Intersect Frame Elements

기존 모델의 요소가 Plate Wizard 기능에 의해 신규 생성된 판형구조의 절점과 접할 경우, 해당 접점에서 기존 요소의 분할 여부를 설정합니다.

: 요소의 분할여부를 결정할 이격거리를 설정합니다.

Origin Point

신규 생성된 판형구조의 기준점을 설정합니다. 이 점은 Wizard Window에 적색으로 표현됩니다.

Show No. : 기준점(Origin Point)으로 설정 가능한 판형구조의 절점번호를 나타냅니다.
