Renumbering

기존의 절점(요소)번호를 전체좌표계의 각 축방향별 우선순위에 따라 재부여합니다.

Main Menu에서 Model > Nodes > Renumbering

Tree Menu의 Menu탭에서 Geometry > Nodes > Renumbering

Icon Menu에서 Renumber Node ID 클릭

Renumbering의 우측 : Node Table 표시

Start Node Number

이 명령에서는 사용되지 않습니다.



Renumbering Target

Node : 절점번호를 재부여 하는 경우

Element : 요소번호를 재부여 하는 경우

Node & Element : 절점과 요소번호를 재부여 하는 경우



Sorting Order

By Global Axes : 새로운 절점(요소)번호 적용시 우선이 되는 좌표축을 설정합니다.

1st : 절점(요소)번호 부여시 가장 우선이 되는 좌표축 설정

2nd : 두번째로 우선이 되는 좌표축 설정

3rd : 나머지 좌표축 설정

  Selection Type

All : 모든 절점(요소)을 대상으로 하는 경우

By Selection : 선택된 절점(요소)을 대상으로 하는 경우



New Start Number

Node : 새롭게 시작될 절점번호

Element : 새롭게 시작될 요소번호



Note
Sorting Order의 적용은 좌표값을 기준으로 한다.

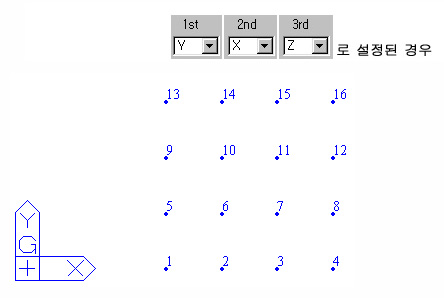

즉, 우선순위가 가장 높게 지정된 축의 좌표값이 작은 절점에서 큰 절점순으로 번호가 부여되며 지정된 축의 좌표값이 동일한 절점이 한 개 이상일 경우에는 다음으로 우선순위가 높게 지정된 축의 좌표값이 작은 절점부터 New Start Number가 부여된다.
