• Equal Distance

Number of Divisions x : 요소좌표계 x축 방향 분할개수

Number of Divisions y : 요소좌표계 y축 방향 분할개수

Number of Divisions z : 요소좌표계 z축 방향 분할개수

• Unequal Distance

x : 요소좌표계 x축 방향 분할거리 입력

y : 요소좌표계 y축 방향 분할거리 입력

z : 요소좌표계 z축 방향 분할거리 입력

Frame요소를 분할하기 위해 왼쪽 대화상자와 같이 x : 0.2m 를 입력하면 다음과 같이 분할됩니다.

• Parametric Unequal Distance

부등간격 비율을 입력하여 요소를 분할하는 경우 사용되며, 부등간격 비율은 작업영역에서 선택된 요소길이에 대한 상대비율로 입력합니다.

Ratio x : 요소좌표계 x축 방향의 요소길이에 대한 상대 부등간격 비율

Ratio y : 요소좌표계 y축 방향의 요소길이에 대한 상대 부등간격 비율

Ratio z : 요소좌표계 z축 방향의 요소길이에 대한 상대 부등간격 비율

• Parallel Bracing

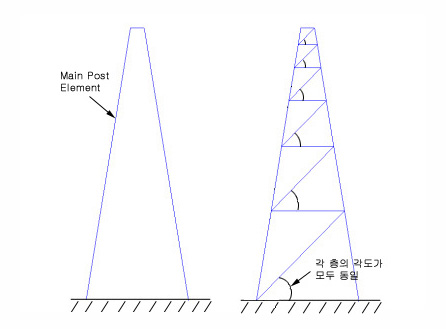

송전철탑의 트러스구조물과 같이 양쪽에 기둥이 있고, 그 기둥사이를 브레이스로 연결하는 경우, 양쪽 기둥부재의 기울어진 각도와는 관계없이 브레이스의 기울기가 항상 일정하게 절점을 생성하면서 요소를 분할합니다. 따라서 생성된 절점들을 연결하여 브레이스를 연결하면 입력된 모든 브레이스의 각도는 일정하며 서로 평행하게 배치됩니다.

Number of Division : 분할개수

Main Post Element(E1, E2) : 브레이스로 연결할 두 개의 기둥부재 지정

• Divide by Node

임의의 한 요소와 절점을 선택하여, 요소를 절점을 이용하여 새로운 2개의 요소로 분할합니다

Element to be divided : 분할될 요소 지정

Node to divide element : 요소를 분할할 절점 지정

Note
절점(Node to Divide Element)은 요소(Element to be Divided)상에 존재하지 않더라도 무방하다.

• Divide by Pattern

판형요소를 정해진 Pattern에 따라 분할합니다. 분할할 판형요소를 선택하면 Pattern 분할에 기준이 되는 Base Edge나 Base Point가 모델윈도우에 표시됩니다.

Base Edge를 이용한 평면요소 분할

1. 분할 Pattern을 지정합니다.


2. 선택한 요소에서 분할의 기준이 되는 Base Edge를 지정합니다.


Base Point를 이용한 판형요소 분할

1. 분할 Pattern을 지정합니다.


2. 선택한 요소에서 분할의 기준이 되는 Base Point를 지정합니다.


정해진 형태를 이용한 판형요소 분할

1. 분할 Pattern을 지정합니다.


Note
Base Edge와 Base Point는 Pattern을 적용할 방향을 결정하기 위한 것이며, 구조해석과는 무관하다.
