Section 클릭Section (Combined)
기능
선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을 입력합니다.
Combined 탭에서는 두 종류의 정형적인 단면이 조합되어 형성되는 복합단면의 단면성질을 입력합니다.
호출
Main Menu에서 Model > Properties > Section
Tree Menu의 Menu 탭에서 Geometry > Properties > Section
Property
Toolbar에서 Section 클릭
입력

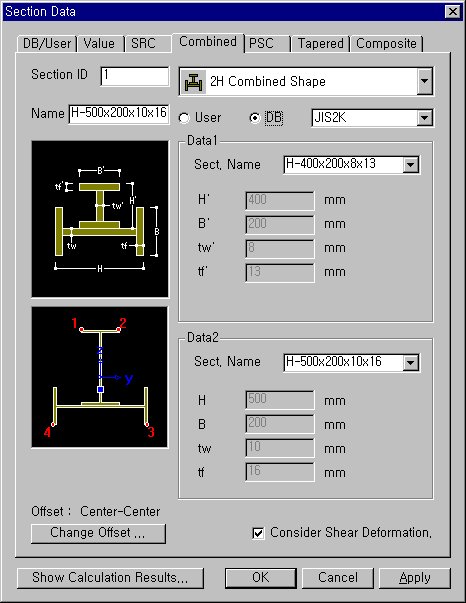

Section - Combined 대화상자
단면형상 목록판
사용할 복합단면의 형상을 지정합니다.
User : 정형화된 단면의 주요치수를 입력하여 단면을 정의할 때 지정합니다.
DB : 국가별 표준단면의 DB로부터 사용할 단면을 선택할 때 지정합니다. 우측의 DB 목록판에서 원하는 DB를 선택합니다.
KS : Korean Industrial Standards
AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)
AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)
AISC : American Institute of Steel Construction
CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)
CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)
BS : British Standard
DIN : Deutches Institut fur Normung e.v
JIS : Japanese Industrial Standards
JIS2K : Japanese Industrial Standards 2000
GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun
GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)
Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)
IS84 : Indian Standards
CNS91 : Taiwan Standards
Data 1, Data 2
복합단면을 구성하는 두 종류의 단위단면을 각각 입력합니다.
Sect. Name : DB의 단면이름을 직접 입력하거나 단면 목록표에서 선택합니다. 단면이름을 직접 입력할 때는 DB의 단면이름 형식과 일치되어야 한다.
예) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288
