Section (PSC)

선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을 입력합니다.

PSC 탭에서는 프리스트레스트 콘크리트 부재의 단면성질 데이터를 입력합니다.

입력 가능한 PSC Box 단면 형상은 PSC-1Cell/2Cell, 3Cell, nCell, Mid, I, Half, Tee, Plat 9개로 크게 구분되어 다양한 형상을 정의할 수 있습니다.

Main Menu에서 Model > Properties > Section

Tree Menu의 Menu 탭에서 Geometry > Properties > Section

Property Toolbar에서 Section 클릭

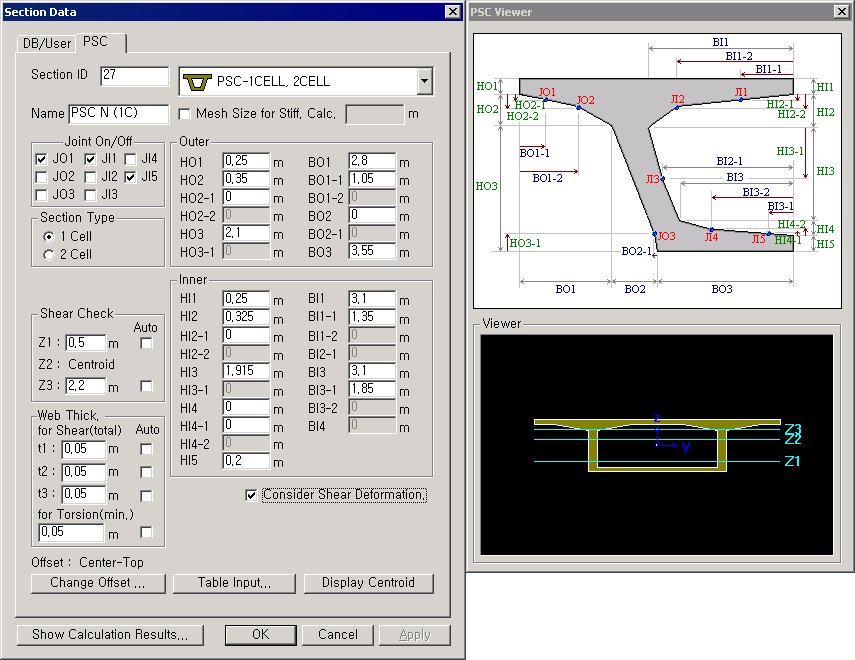

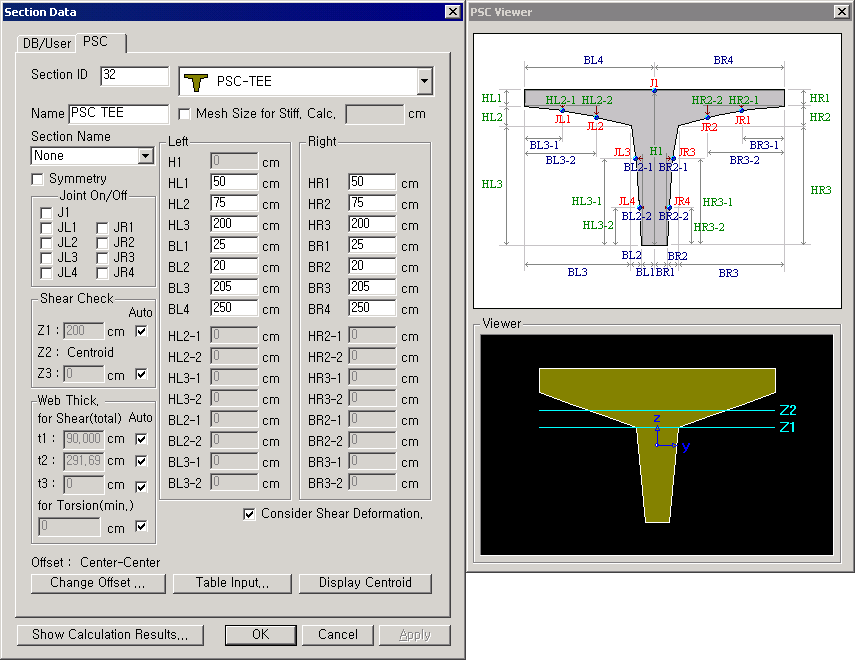

Section - PSC 대화상자



Joint On/Off

단면에서 치수가 변하는 부분을 추가로 정의하고자 할 때, 안내도에서의 joint 번호를 check on하면 해당 위치의 입력란이 활성화되어 추가로 단면치수를 입력할 수 있습니다.



Section Type

단면내부의 실의 개수를 지정합니다. (1 Cell : 1실, 2 Cell : 2실)



Shear Check

PSC 단면에서 전단에 취약한 부분에 대한 전단력을 계산합니다. 사용자가 직접입력이 가능하며, 전단검토위치를 Auto로 지정한 경우에는 Section-PSC 대화상자DML Z1, Z3위치와 같이 복부 상단과 복부 하단에서 전단을 검토합니다.

Note
전단검토위치를 "AUTO"로 지정한 경우 자동으로 생성되는 PSC단면 형상별 전단검토 위치 (상세보기)

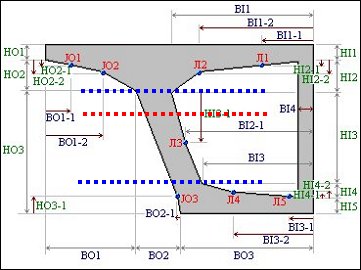

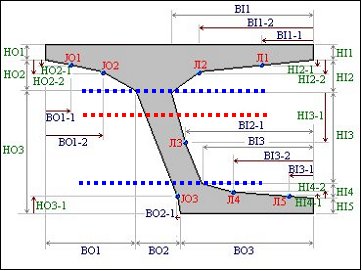

PSC - 1CELL

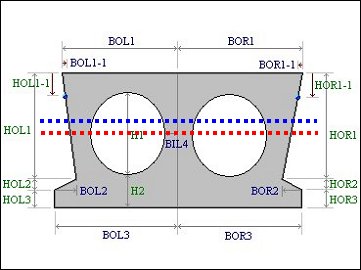

PSC - 2CELL





PSC - 3CELL

PSC - nCELL





PSC - I

PSC - TEE

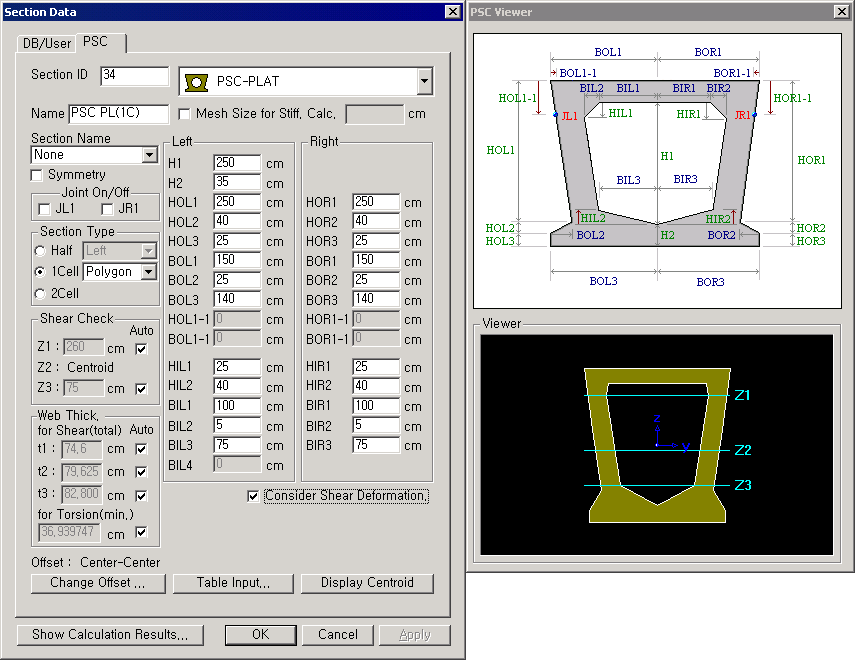

PSC - PLAT

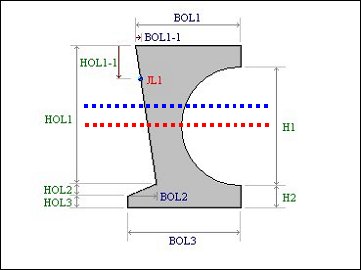

Section Type : Half

Section Type : 2CELL

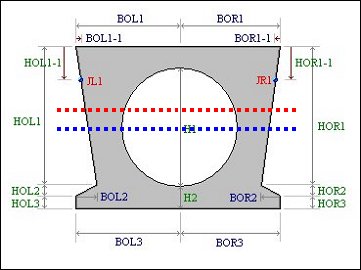

Section Type : 1CELL(Type = Circle)

Section Type : 1CELL(Type = Polygon)

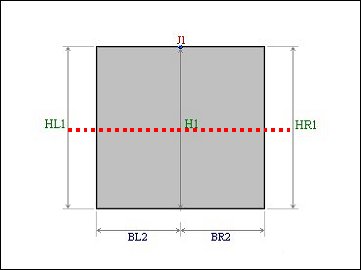

PSC - MID



Cell Type : None

Cell Type : Circle

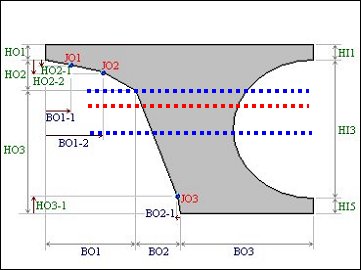

PSC - HALF



Cell Type : None

Cell Type : Circle

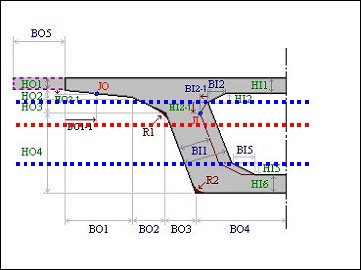

PSC - nCELL2

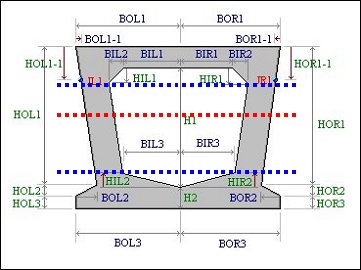

Cell Type : Polygon(Cell Num=1)

Cell Type : Polygon(Cell Num>1)







Web Thick

PSC 단면에서 전단에 취약한 부분에 대한 전단력을 계산합니다. 사용자가 직접입력이 가능하며, 전단검토위치를 Auto로 지정한 경우에는 Section-PSC 대화상자DML Z1, Z3위치와 같이 복부 상단과 복부 하단에서 전단을 검토합니다.

for Shear(total) : 전단응력 계산을 위해 필요한 복부에 최소 두께를 입력합니다. 전단에 유효한 단면이 되도록 요소좌표계 y축방향의 복부 두께를 입력합니다.

- t1 : 전단검토 위치 Z1에서의 복부 두께의 합

- t2 : 전단검토 위치 Z2에서의 복부 두께의 합

- t3 : 전단검토 위치 Z3에서의 복부 두께의 합

for Torsion(min.) : 비틀림 응력 계산을 위해 필요한 복부의 최소 두께를 입력합니다. 비틀림에 유효한 단면이 되도록 복부두께 최단거리를 입력합니다. Web가 3개 이상인 경우에는 최외각 복부두께를 입력합니다.

- t : 비틀림모멘트에 대한 전단검토시 웨브 두께(tT)

Mesh Size for Sitff. Calc. : PSC 단면 강성계산을 위한 메쉬 크기를 입력합니다. 조밀하게 분할할수록 정확한 값을 얻을 수 있으나, 단면상수 계산시간이 많이 소요되므로 적정한 크기를 입력합니다. 최대크기는 입력한 단면의 최소두께보다 작은값으로 입력합니다.



PSC Section Type

다양한 형태의 PSC 단면의 입력이 가능합니다.



: 일반적인 1cell , 2cell PSC Box 단면

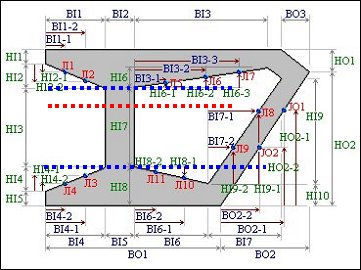

: 3 Cell PSC Box 단면



단면의 주요 치수에 의해 계산된 데이터 테이블이 나타납니다.

Default : 3Cell PSC Box에 필요한 기본적인 치수를 입력합니다.

Option : Joint on/off에서 check on한 부분에 대한 치수를 입력합니다.

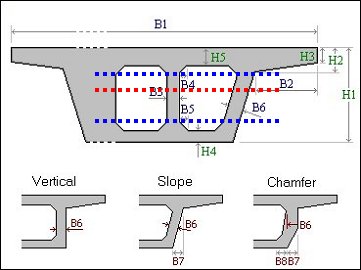

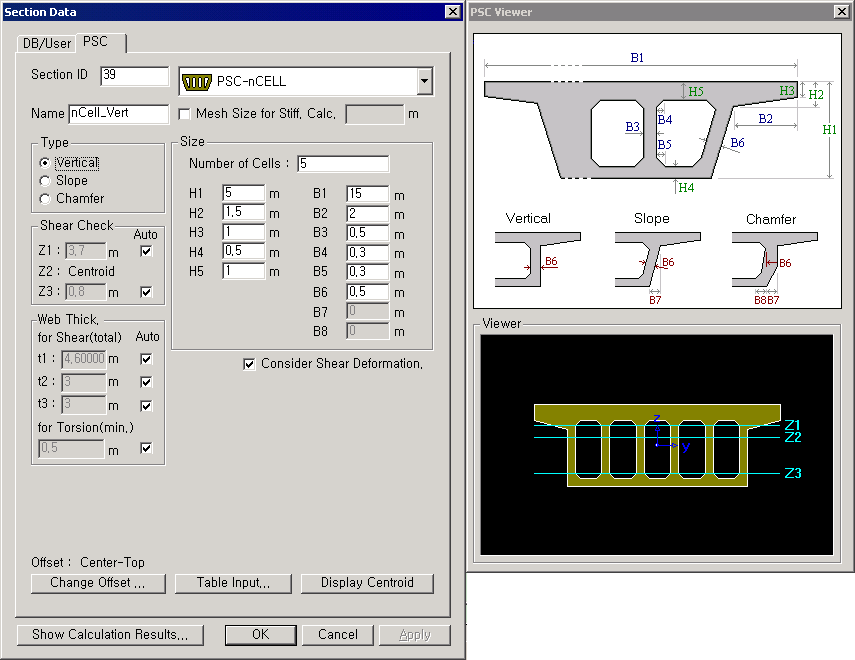

: nCell PSC BOX 단면



Type : PSC Box 단면의 웨브형태 지정 (PSC Viewer 참조)

Size : PSC Box 단면의 치수 입력

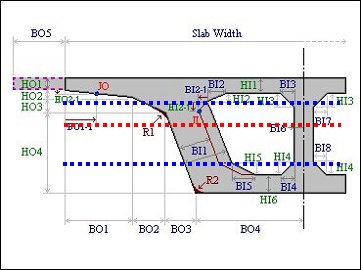

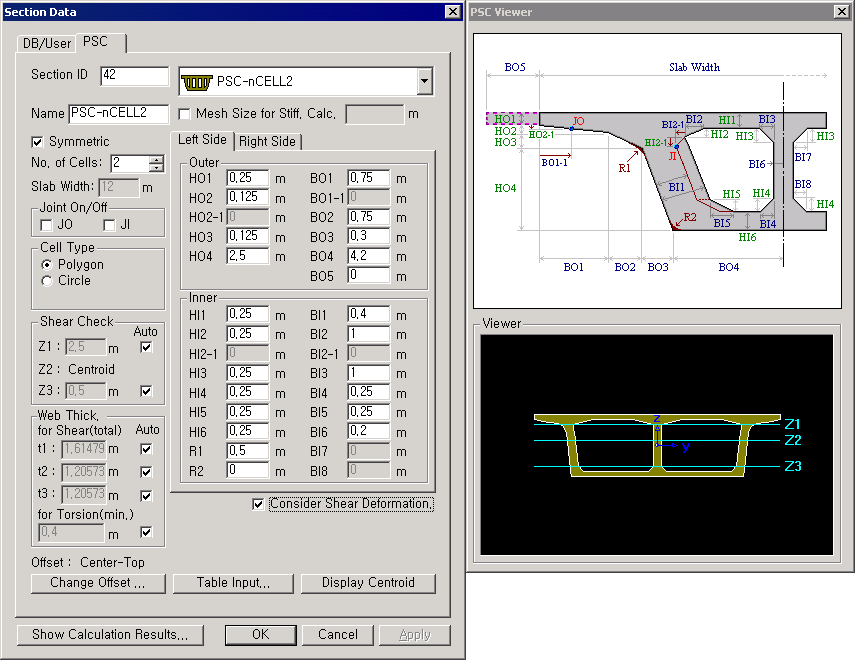

: nCell2 PSC BOX 단면



Num. of Cell : 실의 개수

Symmetry : 좌우 대칭 여부를 선택합니다. Off하면 Right의 입력란이 활성화됩니다.

Cell Type : 실의 모양 선택

Polygon : 다각형

Circle : 원형

Side Hole : 원형 개구부 추가 여부선택

Left Side : 좌측 PSC 단면의 형상

Right Side : 우측 PSC 단면의 형상으로 symmetry를 check off 한 경우에 활성화

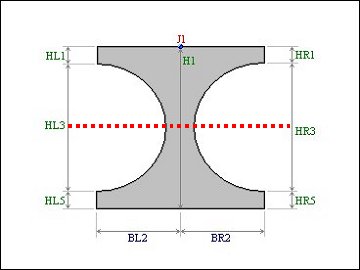

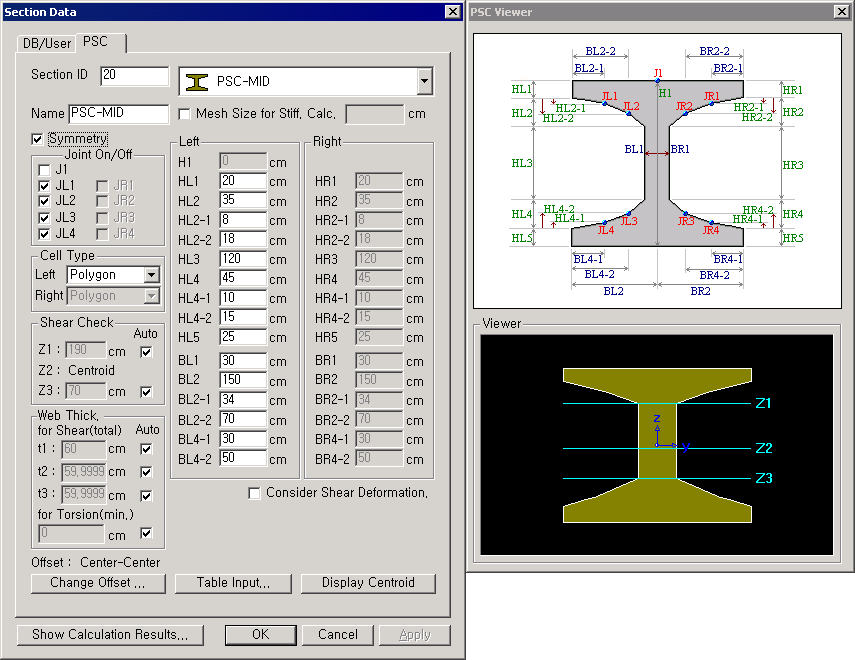

: 내측복부형 PSC Beam 단면



Symmetry : 좌우 대칭 여부를 선택합니다. Off하면 Right의 입력란이 활성화됩니다.

Cell Type

Left : None, Circle, Polygon 중에서 원하는 형태의 단면을 선택하여 입력합니다.

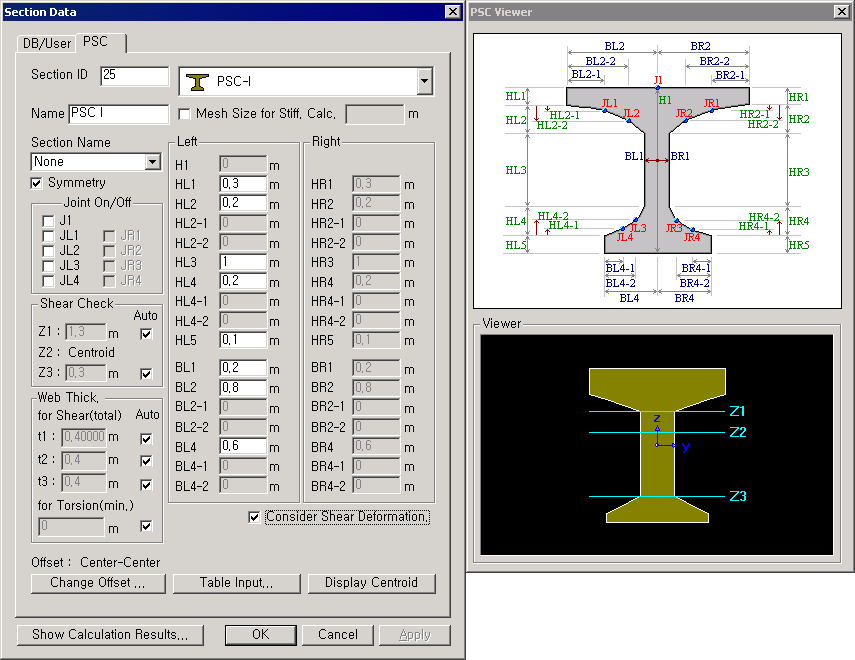

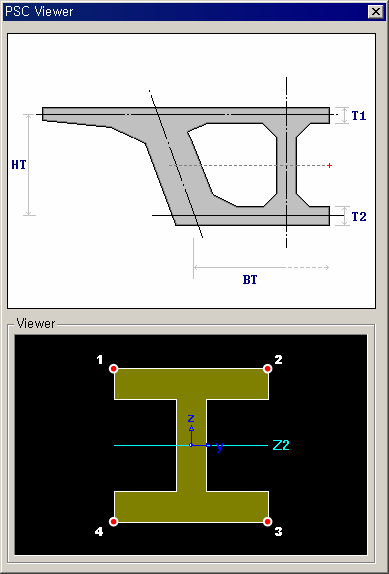

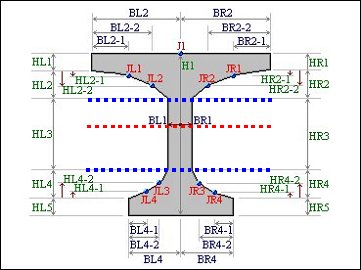

: I형 PSC Beam 단면



Section Name : 사용자가 단면치수를 지정 (None) 할 수도 있고, 기준에서 제시되어 있는 AASHTO 단면을 불러와서 지정할 수 있습니다.

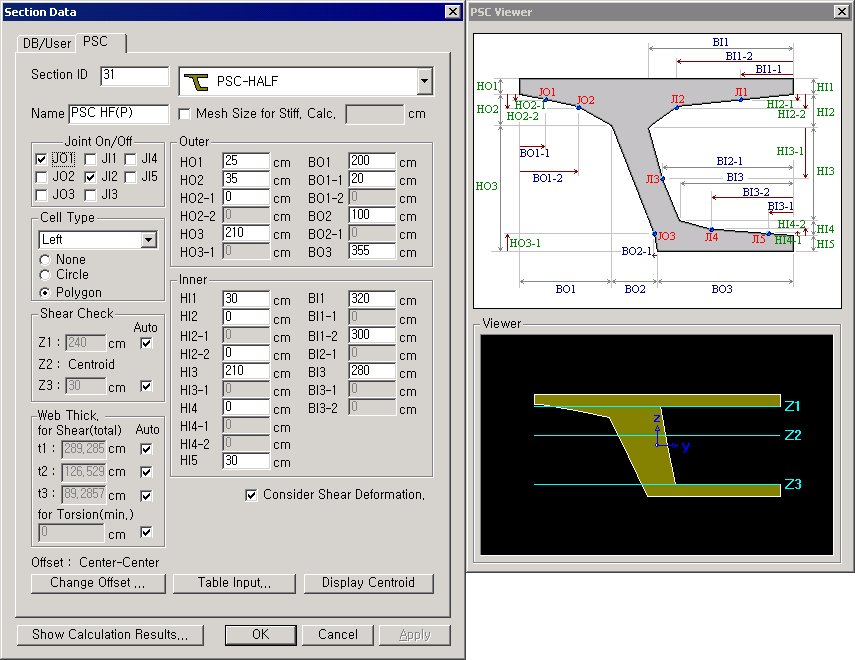

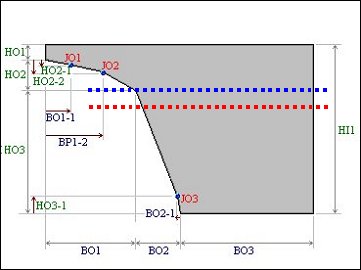

: PSC Box Half 단면



Cell Type

Symmetry : 좌우 대칭 여부를 선택합니다. Off하면 Right의 입력란이 활성화됩니다.

Left : None, Circle, Polygon 중에서 원하는 형태의 단면을 선택하여 입력합니다.

Note
Multi Cell Box Girder에 대해 Grillage Model을 구성하는 경우에 사용한다.

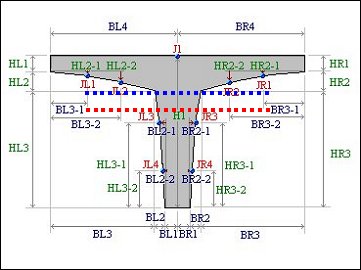

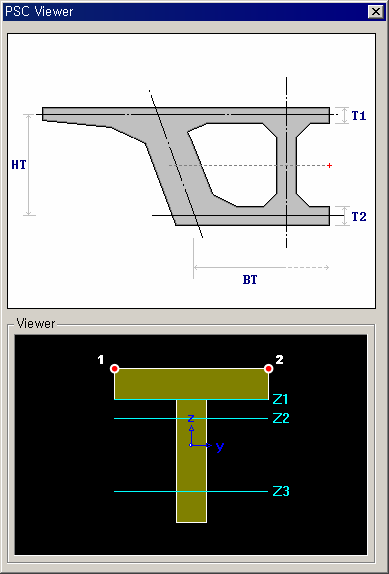

: T형 PSC Beam 단면







: 내부에 원 또는 다ㅊ각형 구멍이 있는 단면



Section Type : Half, 1Cell, 2Cell 중에서 선택합니다.

Half : Left, Right 중에서 선택할 수 있습니다.

1 Cell : Circle, Polygon 형태 중에서 선택할 수 있습니다.

2 Cell : Circle로 된 2 Cell 단면을 입력할 수 있습니다.

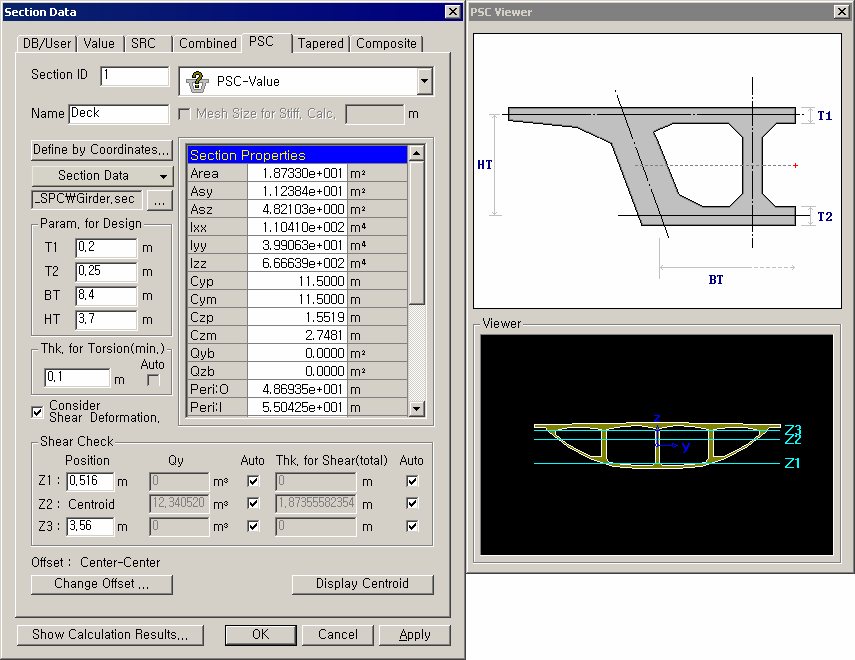

: 임의의 PSC단면





: 좌표 입력을 통해 PSC 단면을 입력합니다.

Input Method

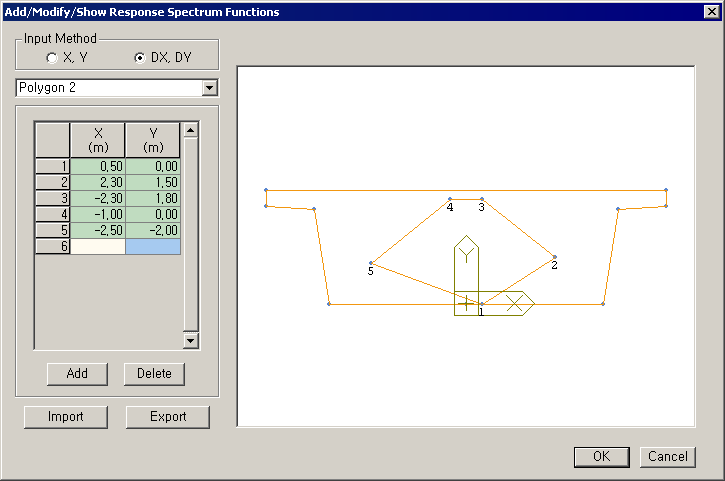

X, Y : 절대좌표를 입력하여 Polygon을 정의합니다.

DX, DY : Polygon을 이루는 각 포인트에서의 증분을 이용하여 Polygon을 정의합니다.

: 입력된 좌표로 정의된 Polygon을 완성합니다.

: 리스트에서 선택한 Polygon을 삭제합니다.

: 좌표입력을 통해 정의한 단면데이터(*.uds)를 불러옵니다.

: 좌표입력을 통해 정의한 단면데이터를 *.uds파일 형태로 저장합니다.

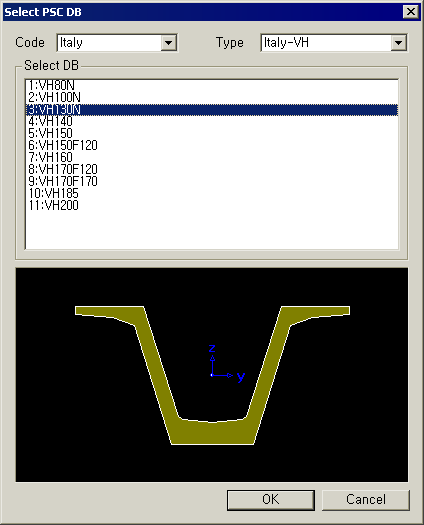

: 영국, 이탈리아에서 사용되는 PSC 단면의 DB를 제공합니다.



: 버튼을 클릭하여 *.sec 파일을 Import합니다. 단면데이터를 불러들여오면 SPC에서 계산된 단면상수와 형상이 입력됩니다.

임의형상의 단면을 midas Civil으로 불러들여 사용하기 위해서는 SPC 에서 파일형식을 *.sec로 저장해 두어야 합니다.

Param. for Design : 설계에 사용될 단면 치수를 입력합니다.(PSC Viewer 참조) 입력된 치수는 전단응력 계산시 사용됩니다. 개단면과 폐단면에 대하여 각각 다음의 식으로 계산 됩니다.

단면타입별 설계치수 입력방법 (상세보기)



1) Box 형 단면 (폐단면)

PSC View를 참조



2) T형 단면 (개단면)

T형 단면 설계시  T2에 "0"을 입력합니다.

복부두께는 Thk. for Torsion(min.), 상부플랜지 폭은 Section Properties의 1과 2 사이의 수평거리를 사용합니다. BT는 사용되지 않습니다.



3) I형 단면 (개단면)

I형 단면 설계시 BT는 "0"으로 입력합니다.

T1과 T2는 각각 상하부 플랜지 두께로 사용되고, 복부두께는 Thk. for Torsion(min.)을 사용합니다.

상하부 플랜지 폭은 1과 2 사이의 수평거리, 3과 4 사이의 수평거리거리를 사용합니다.



폐단면 :

개단면 :

여기서 F = 폐단면부의 박판두께 중앙선으로 둘러싸인 면적, t = 박판두께 입니다.

중국설계기준을 적용할 경우 Roark’s Formula 를 사용하며 계산식은 다음과 같습니다.

Thk. for Torsion(min.) : 비틀림 응력 계산을 위해 필요한 복부의 최소 두께를 입력합니다. 비틀림에 유효한 단면이 되도록 복부두께 최단거리를 입력합니다.

Shear Check : PSC 단면에서 전단에 취약한 부분에 대한 전단력을 계산합니다. Shear Check를 선택하여 Z1, Z3를 입력합니다. Qy값과 전단검토를 위한 복부 두께는 사용자가 직접 입력하거나 Auto를 체크하면 자동으로 계산됩니다.

이 단면은 Tapered Section Group으로 정의할 수 없으며, Composite Section for Construction Stage에도 사용할 수 없습니다.

Note
사용법에 관한 자세한 설명은 숨은기능 “SPC를 이용한 임의형상단면의 단면상수계산”을 참조한다.

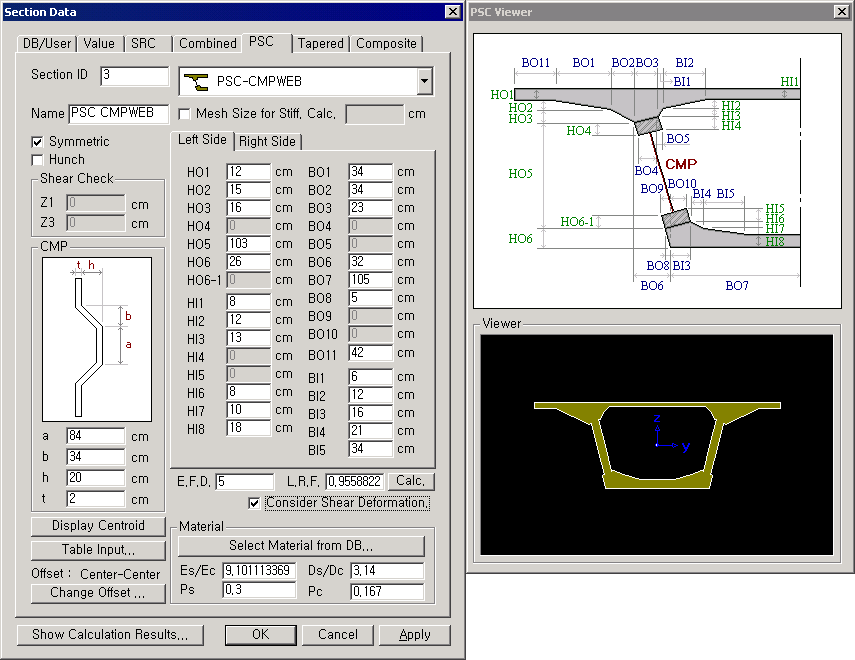

: 복부가 파형강판인 PSC단면



Symmetric : 대칭단면인 경우 체크합니다.

Hunch : 헌치를 포함한 단면의 경우 체크합니다.

CMP : 복부 파형강판의 치수를 입력합니다. (안내그림참조)

E.F.D. : 재단고정도(β), 설계좌굴강도를 계산하기 위한 계수.

L.R.F. : 길이감소률(η), 설계좌굴강도를 계산하기 위한 계수.

Material : 단면에 사용될 재질 데이터를 입력합니다.

: 재질데이터를 DB로부터 불러옵니다.

Es/Ec : 강재와 콘크리트의 탄성계수비를 입력합니다.

Ds/Dc : 강재와 콘크리트의 중량비를 입력합니다.

Ps : 강재의 포와송비를 입력합니다.

Pc : 콘크리트의 포와송비를 입력합니다.



Outer

외측단면의 치수를 입력합니다.

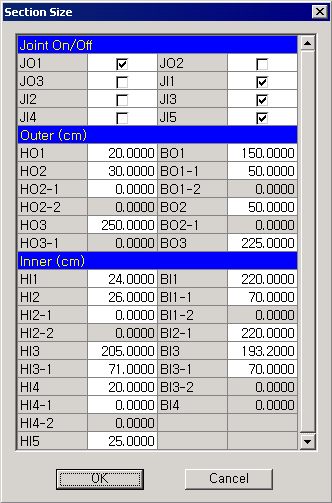

HO1, HO2, ... : 대화상자 좌측의 단면치수 입력안내도를 참조하여 치수를 입력합니다.



Inner

내측단면의 치수를 입력합니다.

HI1, HI2, ... : 대화상자 좌측의 단면



Table Input

버튼을 클릭하여 Table 형태로 PSC 단면 데이터를 입력합니다. PSC 단면의 경우 입력항목이 많으므로 Spread Sheet 형태로 입력하는 것이 편리하며, 자주 사용하는 단면의 경우 Excel Data로 따로 저장해 두었다가 복사하여 입력할 수 있습니다.

테이블을 통한 PSC 단면 데이터의 입력
