Section 클릭Section (SRC)
기능
선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을 입력합니다.
SRC 탭에서는 철골-콘크리트 합성부재의 단면특성을 정의합니다.
호출
Main Menu에서 Model > Properties > Section
Tree Menu의 Menu 탭에서 Geometry > Properties > Section
Property
Toolbar에서 Section 클릭
입력

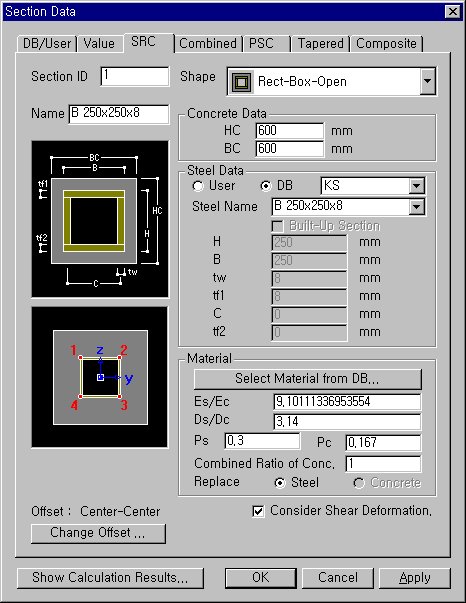

Section - SRC 대화상자
Shape
사용할 단면의 형상을 지정합니다.
Note
Cross H Section과 Combined T-Section 단면 형상이 추가
SRC-Box-Stiffner 와 SRC-Pipe-Stiffner 단면 형상 추가
Concrete Data
철골매립형 철골-철근콘크리트 단면에서 철근콘크리트 단면의 외곽치수를 입력합니다.
Steel Data
철골단면 데이터를 입력합니다.
User : 정형화된 단면의 형상에 대한 주요치수를 입력하여 단면을 정의할 때 지정
H, B1, ... : 대화상자 좌측의 단면치수, 입력안내도를 참조하여 치수를 입력합니다.
DB : 국가별 표준단면의 DB로부터 사용할 단면을 선택할 때 지정합니다.
우측의 DB 목록판에서 원하는 DB를 선택합니다.
KS : Korean Industrial Standards
AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)
AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)
AISC : American Institute of Steel Construction
CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)
CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)
BS : British Standards
DIN : Deutshes Institut Fur Normung e.v.
JIS : Japanese Industrial Standards
JIS2K : Japanese Industrial Standards 2000
GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun
GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)
Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)
IS84 : Indian Standards
CNS91 : Chinese National Standard - 대만국가표준
Steel Name : DB의 단면이름을 직접 입력하거나 단면 목록표에서 선택합니다. 단면이름을 직접 입력할 때는 DB의 단면이름형식과 일치되어야 합니다.
예) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288
Material
철골-철근콘크리트 단면을 구성하는 철골과 콘크리트의 재료적 성질을 입력합니다.
버튼을 클릭하여 콘크리트와 철골의 재질을 국가별 표준재질규격
DB에서 선택하면 아래의 항목이 자동입력됩니다.
Es/Ec : 콘크리트에 대한 강재의 탄성계수비
Ds/Dc : 콘크리트에 대한 강재의 중량비
Ps : 철골의 포와송비
Pc : 콘크리트의 포와송비
Combined Ratio of Conv. : 콘크리트의 강성감소계수 [Default = 1.0]
Note
SRC 단면의 강성계산에서 RC를 Steel로 치환할 경우 RC의 강성을 감소시키는 계수(Conv.)가 적용된다.
Replace : 합성단면의 강성을 계산할 때 기준이 되는 Steel이 지정됩니다.
Note
SRC 단면의 강성계산에서 RC를 Steel로 치환하여 고려한다. 재질에 따른 자중은 다음과 같이 산정한다.
SRC의 자중 = Steel 자중 + RC 자중
여기서, Ds/Dc = 0 으로 입력한 경우 RC의 자중은 무시하고 Steel의 자중만 고려한다.
