Section 클릭Section (Tapered)
기능
선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을 입력합니다.
Tapered 탭에서는 선요소의 양단에서 크기가 다른 단면 특성을 정의합니다.
호출
Main Menu에서 Model > Properties > Section
Tree Menu의 Menu 탭에서 Geometry > Properties > Section
Property
Toolbar에서 Section 클릭
입력

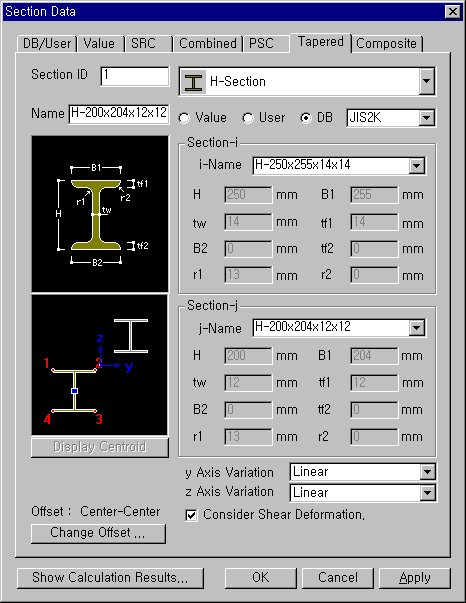

Section - Tapered 대화상자
단면형상 입력
단면형상 목록 : 적용할 수 있는 변단면 형상은 아래와 같으며, Value Type의 General Section과 PSC, Composite Type의 단면은 미리 정의해 둔 단면을 불러들여 편리하게 변단면을 작성할 수 있습니다.
|
DB/User |
: R-Octagon을 제외한 모든 단면 |
|
Value |
: R-Octagon을 제외한 모든 단면 |
|
PSC |
: PSC Type의 모든 단면 |
|
Composite |
: 단면형태가 정형화된 4가지 단면. Steel-Box, Steel-I, PSC-I, PSC-T |
Value : 단면의 강성데이터를 사용자가 직접 입력할 때 지정합니다.
Section-i 와 j 별로 Size 항에서
단면의 주요치수를 입력하고
버튼을 클릭한 후, 자동계산된 강성데이터를 수정하거나 Size를 입력하지
않고 직접 강성데이터를 입력할 수 있습니다.
User : 정형화된 단면의 주요치수를 입력하여 단면을 정의할 때 지정합니다.
DB : 국가별 표준단면의 DB로부터 사용할 단면을 선택할 때 지정합니다. 우측의 DB 목록에서 원하는 DB를 선택합니다.
KS : Korean Industrial Standards
AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)
AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)
AISC : American Institute of Steel Construction
CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)
CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)
BS : British Standards
DIN : Deutshes Institut Fur Normung e.v.
JIS : Japanese Industrial Standards
JIS2K : Japanese Industrial Standards 2000
GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhunteel Construction, 2000 (Metric Unit :N, m)
GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)
Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)
IS84 : Indian Standards
CNS91 : Taiwan Standards
Section-i, Section-j
변단면을 묘사하기 위해서 요소의 시작점인 i 단부와 끝점인 j 단부에 해당하는 각각의 단면이름을 직접 입력하거나 단면 목록표에서 선택합니다. 단면이름을 직접 입력할 때에는 DB의 단면이름 형식과 일치되어야 합니다.
예) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288
Section-i, Section-j
요소의 길이방향 위치에 (I단, 1/4, 1/2, 3/4, J단) 따른 단면2차모멘트 변화 방법을 지정합니다.
Linear : 요소좌표계 x축을 따라 1차식(Linear)으로 변화할 경우
Parabolic : 요소좌표계 x축을 따라 2차식(Parabolic)으로 변화할 경우
Cubic : 요소좌표계 x축을 따라 3차식(Cubic)으로 변화할 경우
Note 1
단면 종류(사각단면 / H단면)에 따른 변화방법(Linear / Parabolic / Cubic) 적용 예와 단면상수 계산방법
|
|
변단면 부재의 단면성질 입력 |
변단면부재 양단에 입력된 단면성질(A, Asy, Asz, Ixx, Iyy, Izz)은 부재의 길이방향을 따라 I단에서 J단으로 변화한다.
예를 들어, 다음 3가지 경우의 Iyy Variation과 Izz Variation은 다음과 같다. [예제 a] 사각단면 형태의 강축, 약축 단면2차모멘트<왼쪽 그림(a) 참조>
폭(B)이 일정하고 높이(H)가 변하는 경우의 강축에 대한 단면2차모멘트는 3차식, 약축에 대한 단면2차모멘트는 1차식 형태로 변하게 되므로 Iyy Variation = 'Cubic', Izz Variation = 'Linear'가 된다.
[예제 b, c] H형 단면의 강축, 약축 단면2차모멘트<왼쪽 그림(b), (c) 참조>
폭(B)이 일정하고 높이(H)가 변하는 경우 강축에 대한 단면2차모멘트는 상기식의 첫째항과 두번째항을 무시하면 대략 2차식의 형태로, 약축에 대한 단면2차모멘트는 대략 1차식의 형태로 변하게 되므로 Iyy Variation = 'Parabolic', Izz Variation = 'Linear'로 사용하는 것이 타당하다. 반면, 높이(H)가 일정하고 폭(B)이 변하게 되는 경우의 강축에 대한 단면2차모멘트는 대략 1차식의 형태로, 약축에 대한 단면2차모멘트는 대략 3차식 형태로 변하게 되므로 Iyy Variation = 'Linear', Izz Variation = 'Cubic'을 사용하는 것이 타당하다. |
Note 2
Contour, Diagram, Table로 출력되는 결과는 축방향 변화방법에 따라 단면2차모멘트 만을 다르게 적용한다. (Note
1 참조) Beam Detail Analysis는 I단과 J단 사이에 선형으로 변화하는 형상정보를 이용하여 1/4, 1/2,
3/4 지점의 모든 단면상수를 직접 계산한다. 단면상수 적용방법의 차이로 인해 Contour,
Diagram, Table의 결과와 Beam Detail Analysis 결과는 서로 상이할 수 있다.
,
