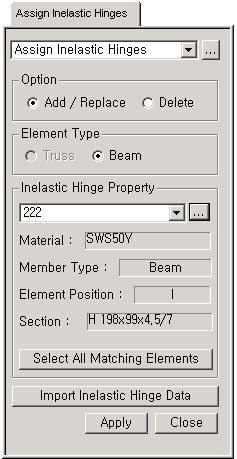

Inelastic Hinges

 Option

Add/Replace : 선택된 요소들에 비탄성힌지 속성을 신규 또는 대체 입력할 경우

Delete : 선택된 요소들에 이미 입력되어 있는 비탄성힌지 속성을 삭제할 경우

Element Type

비탄성힌지 속성이 지정될 요소의 형태를 선택합니다. .

Truss : 트러스 요소에 비탄성힌지 속성을 할당합니다.

Beam : 보러스 요소에 비탄성힌지 속성을 할당합니다.

Inelastic Hinge Property

지정할 비탄성힌지 속성을 선택합니다. 따라서 미리 비선형 힌지 속성을 정의할 필요가 있습니다.

Material

선택한 비탄성힌지 속성에 입력된 재료를 나타냅니다.

Member Type

선택한 비탄성힌지 속성에 입력된 부재 형식을 나타냅니다.

Element Position

선택한 비탄성힌지 속성에 입력된 부재상의 배근정보 위치를 나타냅니다. 재료가 RC 이고, Beam인 경우에 적용됩니다.

Section

선택한 비탄성힌지 속성에 입력된 단면을 나타냅니다.

Model View상에서 상기 네 개 항목이 모두 일치하는 부재를 선택해 줍니다.

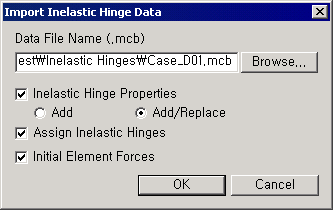

Import Inelastic Hinge Data

버튼을 클릭하여 다른 파일의 Inelastic Hinge Data를 불러들입니다.

Data File Name (.mgb)

  버튼을 눌러 비탄성 모델의 힌지데이터를 불러옵니다.

Inelastic Hinge Properties

불러온 비탄성힌지 모델 데이터를 추가(수정)합니다.

Assign Inelastic Hinges

비탄성힌지 데이터를 할당합니다.

Initial Element Forces

모델에 입력된 초기부재력을 불러옵니다.

Note
현재 모델데이터에 초기부재력이 없는 경우에는 Add가 되고, 초기부재력이 존재하는 경우에는 Replace가 된다. 초기부재력의 존재여부는 Load > Initial Forces > Small Displacement > Initial Element Force에서 확인이 가능하다.
