All
탭Section Table
기능
선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면데이터를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.
midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며, 자세한 사용법은 Table Tool의 사용방법을 참조하기 바랍니다.
호출
Main Menu에서 Model > Properties > Section Table
Tree Menu의 Tables 탭에서 Structure Tables > Properties > Section
단축키 : [Ctrl]+[Alt]+S
입력("Section" 참조)
Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

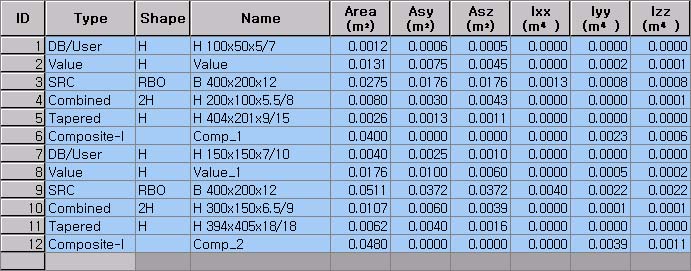

All
탭
단면의 정의방법과 무관하게 입력된 모든 단면성질이 저장되어 있는 테이블입니다. 여기서는 Table Tool의 기능이 적용되지 않으므로 입력된 데이터의 수정이나 추가입력을 위해서는 단면정의 방법별로 구분된 테이블로 이동해야 합니다.
ID : 단면번호
Type : 단면 정의방법
Shape : 단면형상기호
Name : 단면이름
Area : 단면적
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)

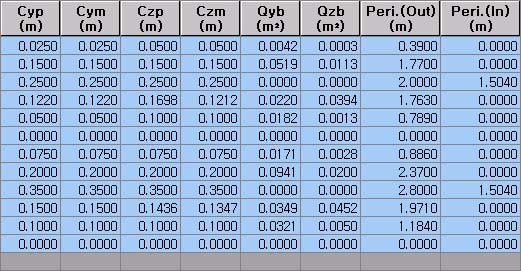

Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리
Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리
Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리
Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리
Qyb : 요소좌표계 z축 방향으로 작용하는 전단력에 대한 전단계수
Qzb : 요소좌표계 y축 방향으로 작용하는 전단력에 대한 전단계수
Peri.(Out) : 단면외곽선의 총길이
Peri.(In) : 단면이 중공인 경우 중공부 안쪽의 외곽선 총길이
Note
중공이 없는 폐단면인 경우 Peri.(Out)와 Peri.(In)의 값은 동일하다.
DB/User 탭
ID : 단면번호
Name : 단면이름
Shape : 단면형상기호
DB : 국가별 표준단면의 데이터베이스 이름
Section : DB에서의 단면이름
Offset : 단면중심의 위치
CC type : 냉성형강 단면의 형태
Built-Up : 압연형강(Rolled Section)과 용접제작형강(Built-Up Section) 구분
Size 1 ~ Size 6 : 단면형상별 주요치수
Area : 단면적
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리
Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리
Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리
Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리
Qyb : 요소좌표계 z축 방향으로 작용하는 전단력에 대한 전단계수
Qzb : 요소좌표계 y축 방향으로 작용하는 전단력에 대한 전단계수
Peri.(Out) : 단면외곽선의 총길이
Peri.(In) : 단면이 중공인 경우 중공부 안쪽의 외곽선 총길이
Note
중공이 없는 폐단면인 경우 Peri.(Out)와 Peri.(In)의 값은 동일하다.
Value 탭
ID : 단면번호
Shape : 단면형상기호
Name : 단면이름
Offset : 단면중심의 위치
Built-Up : 압연형강(Rolled Section)과 용접제작형강(Built-Up Section) 구분
Size 1 ~ Size 6 : 단면형상별 주요치수
Area : 단면적
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리
Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리
Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리
Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리
Qyb : 요소좌표계 z축 방향으로 작용하는 전단력에 대한 전단계수
Qzb : 요소좌표계 y축 방향으로 작용하는 전단력에 대한 전단계수
Peri.(Out) : 단면외곽선의 총길이
Peri.(In) : 단면이 중공인 경우 중공부 안쪽의 외곽선 총길이
Note
중공이 없는 폐단면인 경우 Peri.(Out)와 Peri.(In)의 값은 동일하다.

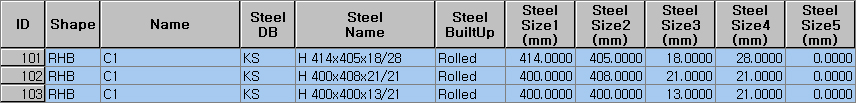

SRC 탭
ID : 단면번호
Shape : 단면형상기호
RBO : Rect-Box-Open
RBC : Rect-Box-Close
RPO : Rect-Pipe-Open
RPC : Rect-Pipe-Close
CBO : Circle-Box-Open
CBC : Circle-Box-Close
CPO : Circle-Pipe-Open
CPC : Circle-Pipe-Close
EBC : SRC-Box
EPC : SRC-Pipe
RIB : Rect-I Beam
CIB : Circle-I Beam
Name : 단면이름
Steel DB : 철골의 국가별 표준단면 데이터베이스 이름
Steel Name : 철골의 단면이름
Steel Built-Up : 압연형강(Rolled Section)과 용접제작형강(Built-Up Section) 구분
Steel Size 1 ~ Size 6 : 철골의 단면형상별 주요치수

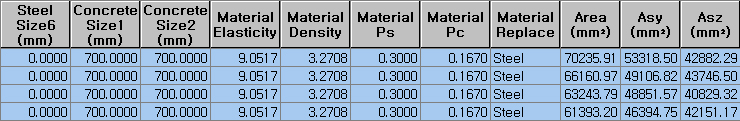

Concrete Size 1 ~ Size 2 : 콘크리트 단면의 외곽치수
Material Elasticity : 콘크리트에 대한 철골의 탄성계수비(Es/Ec)
Material Density : 콘크리트에 대한 철골의 비중량비(Ds/Dc)
Material Ps : 철골의 포와송비
Material Pc : 콘크리트의 포와송비
Material Replace : 합성단면의 강성을 계산할 때 기준이 되는 재료인 Steel 표시
Note
Civil에서는 SRC 단면의 강성계산시 콘크리트 단면이 철골로 치환되어 고려된다.
Area : 단면적
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)

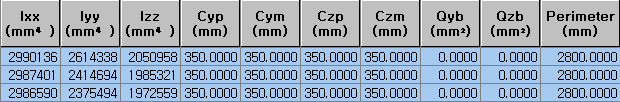

Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리
Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리
Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리
Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리
Qyb : 요소좌표계 z축 방향으로 작용하는 전단력에 대한 전단계수
Qzb : 요소좌표계 y축 방향으로 작용하는 전단력에 대한 전단계수
Peri.(Out) : 단면외곽선의 총길이
Peri.(In) : 단면이 중공인 경우 중공부 안쪽의 외곽선 총길이
Note
중공이 없는 폐단면인 경우 Peri.(Out)와 Peri.(In)의 값은 동일하다.

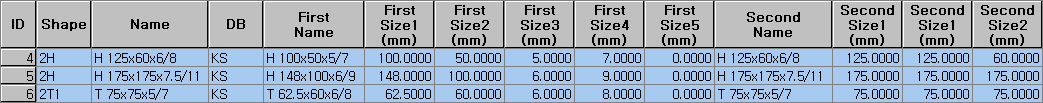

Combined 탭
ID : 단면번호
Shape : 단면형상기호
Name : 단면이름
DB : 국가별 표준단면의 데이터베이스 이름
First Name : 복합단면을 구성하는 첫번째 단위단면의 이름
First Size 1 ~ Size 5 : 첫번째 단위단면의 형상별 주요치수
Second Name : 복합단면을 구성하는 두번째 단위단면의 이름

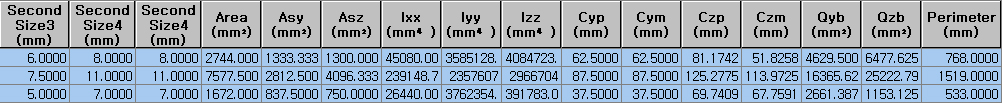

Second Size 1 ~ Size 4 : 두번째 단위단면의 형상별 주요치수
Area : 단면적
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리
Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리
Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리
Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리
Qyb : 요소좌표계 z축 방향으로 작용하는 전단력에 대한 전단계수
Qzb : 요소좌표계 y축 방향으로 작용하는 전단력에 대한 전단계수
Peri.(Out) : 단면외곽선의 총길이
Peri.(In) : 단면이 중공인 경우 중공부 안쪽의 외곽선 총길이
Note
중공이 없는 폐단면인 경우 Peri.(Out)와 Peri.(In)의 값은 동일하다.

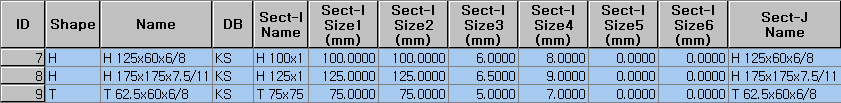

Tapered 탭
ID : 단면번호
Shape : 단면형상기호
Name : 단면이름
DB : 국가별 표준단면의 데이터베이스 이름
Sect-I Name : I 단부에서의 단면이름
Sect-I Size 1 ~ Size 6 : I 단부에서 단위의 형상별 주요치수
Sect-J Name : J 단부에서의 단면이름

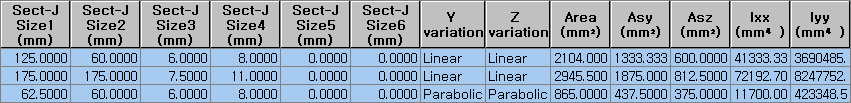

Sect-J Size 1 ~ Size 6 : J 단부에서 단위의 형상별 주요치수
Y variation : 요소좌표계 y축에 대한 단면2차모멘트 변화의 고려방법
Z variation : 요소좌표계 z축에 대한 단면2차모멘트 변화의 고려방법
Area : 단면적
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효전단면적(Effective Shear Area)
Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)

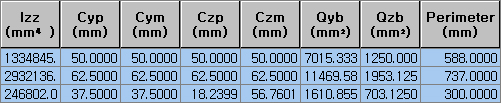

Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리
Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리
Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리
Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리
Qyb : 요소좌표계 z축 방향으로 작용하는 전단력에 대한 전단계수
Qzb : 요소좌표계 y축 방향으로 작용하는 전단력에 대한 전단계수
Peri.(Out) : 단면외곽선의 총길이
Peri.(In) : 단면이 중공인 경우 중공부 안쪽의 외곽선 총길이
Note
중공이 없는 폐단면인 경우 Peri.(Out)와 Peri.(In)의 값은 동일하다.
