Change General Link Properties

속성변화 경계조건에 적용할 범용연결요소(General Link)를 정의합니다. 속성변화 경계조건은, 하중조건 혹은 해석조건별로 다른 경계조건조합을 적용하여 해석을 수행하는 기능입니다.

이 기능은 하나의 모델 내에서 해석조건에 따라 각각 다른 경계조건을 사용할 수 있도록 하는 기능으로,  Analysis > Boundary Change Assignment to Load Cases/Analysis 기능에서 하중조건 혹은 해석 조건별로 적용합니다.

General Link이 외의 다른 경계조건은 Boundary Change Assignment to Load Cases/Analysis 기능에서 직접 하중조건/해석조건별로 활성화 비활성화가 가능하지만 General Link는 그 특성상 활성화/비활성화가 불가능 합니다. 따라서 General Link 특성이 변경되는 정보를 여기서 별도로 정의하여 Boundary Change Assignment to Load Cases/Analysis 기능에서 적용해야 합니다.

시공단계해석시에는 적용할 수 없습니다.

이 기능은 Display>Boundary의 Change General Link를 체크함으로써 화면상에서 확인이 가능합니다.

Main Menu에서 Model > Boundaries > Change General Link Properties

Tree Menu의 Menu 탭에서 Geometry > Boundaries > Change General Link Properties

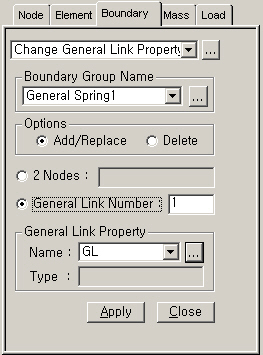

Boundary Group Name

속성변화 정보를을 포함할 Boundary Group을 선택합니다.

  Options

Add/Replace : 범용연결요소 속성변화정보를 신규 또는 대체 입력할 경우

Delete : 이미 입력되어 있는 비선형연결요소 속성변화정보를 삭제할 경우



2  Nodes : 2개의 절점을 선택하여 2절점사이에 연결된 비선형연결요소의 속성변화정보을 지정합니다.

General Link Number : 범용연결요소의 번호를 입력하여 해당 연결요소에 속성변화정보를 지정합니다.



 General Link Property

 Name : 변경후에 적용될 범용연결요소의 속성을 선택합니다.

 Type : 위에서 선택된 범용연결요소 속성의 종류가 표시됩니다.
