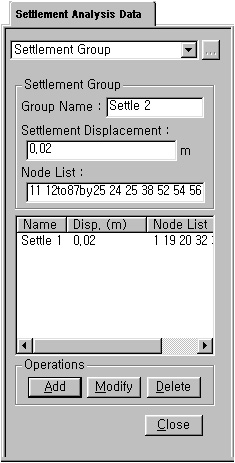

Settlement Group

Group Name
입력되는 지점침하그룹의 이름을 입력합니다.

Settlement Displacement
모델에서 선택한 지점침하량의 처짐량을 입력합니다.

Node List
지점침하그룹에 포함시키고자 하는 지점을 입력합니다. Model  View에서 선택하거나 직접 입력할 수 있습니다.

DZ방향 구속이 없는 절점에 지점침하가 일어나도록 Settlement Group으로 정의하면, 해석 수행시 자동으로 DZ 구속을 부여합니다. 이 구속조건은 지점침하 Load Case 뿐 아니라 정의된 모든 Load Cases/Load Combinations에 영향을 미칩니다.

Operations

: Group Name, Settlement Displacement, Node List에서 입력한 데이터를 지점침하그룹 목록에 추가합니다.

: 지점침하그룹 목록에 입력된 지점침하그룹의 내용을 수정합니다.

: 지점침하그룹 목록에 입력된 지점침하그룹을 삭제합니다.
